Tổng quan về Tương thích Điện từ EMC

Tương thích Điện từ (EMC) đề cập đến khả năng của thiết bị hoặc hệ thống điện tử hoạt động bình thường trong môi trường điện từ của chúng mà không gây ra nhiễu điện từ không thể chấp nhận được cho bất kỳ thứ gì trong môi trường đó.

EMC được chia thành Nhiễu Điện từ (EMI) và Độ nhạy Điện từ (EMS).

Với sự phát triển nhanh chóng của công nghệ điện tử, sự gia tăng tích hợp thiết bị và mở rộng tần số hoạt động lên các băng tần cao hơn, môi trường điện từ ngày càng trở nên phức tạp.

Các vấn đề EMC đã nổi lên như một nút thắt quan trọng hạn chế việc nghiên cứu, phát triển, sản xuất và ứng dụng thiết bị điện tử. Những vấn đề này không chỉ có thể dẫn đến suy giảm hiệu suất và bất thường chức năng, mà còn có thể gây ra sự cố an toàn.

Yêu cầu tư vấn sản phẩm hoặc giải pháp

Các vấn đề EMC (Tương thích điện từ) cần được giải quyết

Các vấn đề EMC tồn tại trong vô số lĩnh vực, bao gồm xe năng lượng mới, thiết bị y tế, thiết bị truyền thông, tự động hóa công nghiệp, bộ biến tần, năng lượng mới, lưu trữ năng lượng, chiếu sáng và HVAC.

1

Các Vấn Đề Nhiễu Dẫn Điện Nổi Bật Trong Bộ Nguồn Chuyển Mạch Tần Số Cao

Bộ nguồn chuyển mạch tần số cao được sử dụng rộng rãi trong thiết bị sạc xe năng lượng mới, bộ biến tần lưu trữ năng lượng và bộ nguồn công nghiệp. Trong quá trình chuyển mạch, nhiễu chế độ vi sai và chế độ chung đáng kể được tạo ra và lan truyền đến lưới điện qua đường dây điện, dễ dẫn đến phát xạ dẫn quá mức và gây nhiễu hoạt động của các thiết bị khác.
2

Khả năng miễn nhiễm thiết bị không đủ trong môi trường điện từ phức tạp

Trong tự động hóa công nghiệp, thiết bị y tế và hệ thống truyền thông, thiết bị thường tồn tại cùng với các nguồn nhiễu mạnh như bộ biến tần và bộ truyền động động cơ. Nhiễu điện từ có thể xâm nhập vào hệ thống qua đường dây điện hoặc ghép nối không gian, ảnh hưởng đến hoạt động ổn định của các mô-đun điều khiển và tín hiệu.
3

Vấn đề ghép điện từ trong hệ thống điện tử mật độ cao

Việc thu nhỏ và tích hợp cao của thiết bị dẫn đến các đường dây tín hiệu và nguồn điện bên trong dày đặc hơn, dễ tạo ra nhiễu xuyên âm và ghép điện từ, làm tăng nhiễu hệ thống, giảm chất lượng tín hiệu và ảnh hưởng đến độ ổn định của thiết bị.
4

Các Quy Định EMC và Yêu Cầu Chứng Nhận Ngày Càng Nghiêm Ngặt

Thiết bị điện tử phải đáp ứng các tiêu chuẩn EMC nghiêm ngặt, chẳng hạn như kiểm tra phát xạ dẫn và miễn nhiễm. Nếu các vấn đề về EMC không được xem xét đầy đủ trong giai đoạn thiết kế, thường phải thực hiện nhiều lần hiệu chỉnh, làm tăng chi phí R&D và trì hoãn thời gian đưa sản phẩm ra thị trường.

Chiến lược và giải pháp chung giải quyết vấn đề EMC

Hiện nay, các phương pháp giảm thiểu tương thích điện từ (EMC) phổ biến trong lĩnh vực công nghiệp chủ yếu bao gồm các danh mục sau:

Kiểm soát Nguồn Nhiễu

Bằng cách tối ưu hóa lựa chọn linh kiện và thiết kế mạch nền tảng, giảm thiểu sự thay đổi đột ngột của năng lượng điện từ tại nguồn, đạt được ‘phòng ngừa trước khi vấn đề xảy ra.’

Tối ưu hóa Linh kiện

Sử dụng linh kiện ít nhiễu và mạch tách ghép để giảm dao động dòng điện nhất thời.

Định hình Dạng sóng

Điều chỉnh điện trở dẫn động công tắc hoặc thêm bộ đệm RC làm chậm dv/dt để triệt tiêu dao động tần số cao.

Phân tán Năng lượng

Áp dụng công nghệ trải phổ để điều chế xung nhịp, phân tán đều năng lượng đỉnh tại các điểm tần số cụ thể.
Chặn Đường Truyền Lan

Thiết lập các rào cản vật lý hoặc điện dọc theo đường truyền năng lượng điện từ, cắt đứt các đường ghép nối bức xạ và dẫn truyền thông qua các kỹ thuật che chắn và tiếp đất.

Che chắn Vật lý

Sử dụng vật liệu có độ dẫn điện cao hoặc độ từ thẩm cao để bọc kín khung máy và cáp, loại bỏ nhiễu ghép nối không gian.

Xây dựng Hệ thống Tiếp đất

Phân biệt giữa tiếp đất một điểm tần số thấp và tiếp đất nhiều điểm tần số cao, đảm bảo tính liên tục của mặt phẳng đất để giảm trở kháng đất.

Phối hợp Trở kháng

Tiếp đất và tối ưu hóa đường hồi tiếp cho tín hiệu tốc độ cao giúp giảm đáng kể hiệu ứng anten vòng lặp.
Bảo vệ Thiết bị Nhạy cảm

Bằng cách xây dựng các rào cản chọn lọc tần số tại các cổng nguồn và tín hiệu, khả năng miễn nhiễm của thiết bị được tăng cường, đảm bảo hoạt động ổn định trong môi trường điện từ phức tạp.

Lọc Nguồn Cung Cấp

Lắp đặt bộ lọc ở đầu vào nguồn của các mô-đun nhạy cảm để ngăn chặn hiệu quả nhiễu dẫn từ nguồn điện.

Bảo Vệ Tín Hiệu

Áp dụng lọc khác biệt cho các tín hiệu có tốc độ khác nhau: sử dụng lọc thông thấp RC cho tín hiệu tốc độ thấp và cuộn cảm chế độ chung cho tín hiệu tốc độ cao.

Cách Ly Không Gian

Thực hiện che chắn cục bộ và cách ly vật lý cho các mạch hoặc mô-đun nhạy cảm để chặn nhiễu ghép trường gần.

Bộ lọc EMC là gì?

Bộ lọc EMC là một linh kiện điện tử quan trọng được sử dụng để triệt tiêu nhiễu điện từ trong thiết bị điện tử.

Nó chủ yếu bao gồm các linh kiện thụ động như cuộn cảm, tụ điện và điện trở, tận dụng đặc tính đáp ứng của các linh kiện này đối với tín hiệu ở các tần số khác nhau để đạt được khả năng lọc tần số chọn lọc.

Chức năng cốt lõi của nó là xây dựng một rào cản chọn lọc tần số dọc theo đường truyền nhiễu, triệt tiêu hiệu quả nhiễu điện từ dẫn truyền (EMI), từ đó đảm bảo thiết bị không gây nhiễu cho thiết bị khác cũng như không bị nhiễu bởi thiết bị khác.

Trong các môi trường điện từ phức tạp, tần số cao như năng lượng mới, điện tử ô tô và tự động hóa công nghiệp, bộ lọc EMC đã trở thành một thành phần quan trọng để sản phẩm vượt qua các chứng nhận tiêu chuẩn quốc tế như CISPR và IEC.

Chức năng chính của bộ lọc EMC

Bộ lọc EMC, bằng cách triệt tiêu hai chiều nhiễu dẫn và tối ưu hóa độ tinh khiết của tín hiệu, đảm bảo sự vận hành ổn định của chính thiết bị đó, đồng thời giúp sản phẩm vượt qua các ngưỡng tuân thủ của quy định tương thích điện từ.

Ngăn chặn Phát thải Bên ngoài từ Các Nguồn Nhiễu

Được kết nối nối tiếp tại đầu vào đường dây điện hoặc tín hiệu, bộ lọc loại bỏ hiệu quả nhiễu tần số cao do các bộ nguồn chuyển mạch bên trong, bộ điều khiển động cơ, mạch kỹ thuật số, v.v. tạo ra, ngăn không cho nhiễu này dẫn truyền vào lưới điện qua đường dây điện và ảnh hưởng đến các thiết bị khác. Đặc biệt với việc sử dụng rộng rãi các bộ nguồn chuyển mạch, gần như không thể đáp ứng các giới hạn phát xạ dẫn truyền CISPR 32 hoặc CISPR 11 nếu không có bộ lọc.
Bảo vệ các mạch nhạy cảm khỏi nhiễu bên ngoài

Các nhiễu loạn lưới điện bên ngoài như xung điện, sóng hài và nhiễu tần số vô tuyến có thể xâm nhập vào thiết bị qua đường dây điện. Bộ lọc EMC, với đặc tính thông thấp, chặn nhiễu tần số cao, đảm bảo hoạt động ổn định của các mạch điều khiển hạ lưu, cảm biến, ADC và các mô-đun nhạy cảm khác.
Đạt được Truyền Tín Hiệu Sạch

Trong các hệ thống truyền thông và thu thập dữ liệu, bộ lọc làm giảm méo tín hiệu và chồng nhiễu, cải thiện tỷ lệ tín hiệu trên nhiễu, đồng thời đảm bảo tính toàn vẹn dữ liệu và độ tin cậy của hệ thống.
Đáp ứng các yêu cầu về quy định và chứng nhận

Nhiều quốc gia có các tiêu chuẩn bắt buộc về tuân thủ EMC đối với các sản phẩm điện tử (như FCC, CE, CCC). Việc sử dụng bộ lọc EMC phù hợp là điều cần thiết để sản phẩm vượt qua thử nghiệm và gia nhập thị trường thành công.

Ưu điểm của bộ lọc EMC

Với các ưu điểm như dễ dàng lắp đặt, triệt tiêu nhiễu hiệu quả và khả năng thích ứng môi trường mạnh mẽ, bộ lọc EMC cung cấp giải pháp toàn diện cho cả việc triệt tiêu EMI và bảo vệ EMS.

Đơn giản và Thuận tiện khi Sử dụng

Bộ lọc được kết nối trực tiếp nối tiếp trong mạch. Nhiều phương pháp đấu dây có sẵn để phù hợp với các nhu cầu khác nhau, giúp việc lắp đặt trở nên đơn giản và nhanh chóng. Trong giai đoạn xác nhận thử nghiệm EMC, nó có thể được thay thế nhanh chóng, tạo điều kiện thuận lợi cho việc thử nghiệm, tiết kiệm thời gian và nâng cao hiệu quả.
Ức chế Nhiễu Điện từ Hiệu quả

Nó có thể đồng thời triệt tiêu nhiễu chế độ vi sai và chế độ chung, cung cấp khả năng triệt tiêu nhiễu tuyệt vời trên một dải tần rộng và giảm đáng kể phát xạ dẫn truyền.
Đa dạng Hình thức, Khả năng Chọn lọc Mạnh mẽ

Dù liên quan đến định mức công suất, hình thức lắp đặt hay phương pháp đấu dây, các lựa chọn có thể được thực hiện dựa trên nhu cầu thực tế của khách hàng. Có thể tìm thấy các sản phẩm phù hợp cho các ứng dụng từ bảng mạch PCB đến máy móc hoàn chỉnh.

Khả năng Thích ứng Môi trường Mạnh mẽ

Trong hầu hết các trường hợp, chúng có vỏ kim loại làm vật mang, với phần bên trong được đổ đầy bằng hợp chất đổ khuôn điện tử. Điều này cho phép chúng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt với dải nhiệt độ rộng, độ ẩm cao và rung động, đồng thời có thể hoạt động trong môi trường điện từ phức tạp.
Một Giải Pháp Đa Năng Cho Các Vấn Đề EMC

Bộ lọc EMC thường được cấu tạo từ nhiều thành phần tạo thành các đơn vị lọc đa tầng. Do đó, chúng không chỉ đóng vai trò chính trong việc giải quyết các vấn đề phát xạ dẫn và phát xạ bức xạ, mà còn góp phần giải quyết các vấn đề EMS như miễn nhiễm bức xạ và dẫn, phóng tĩnh điện (ESD) và xung điện.

Các lĩnh vực ứng dụng điển hình của bộ lọc EMC

Công ty chúng tôi đã thiết kế và phát triển nhiều dòng bộ lọc EMC dựa trên các điểm nghẽn EMC của các ngành và kịch bản ứng dụng khác nhau.

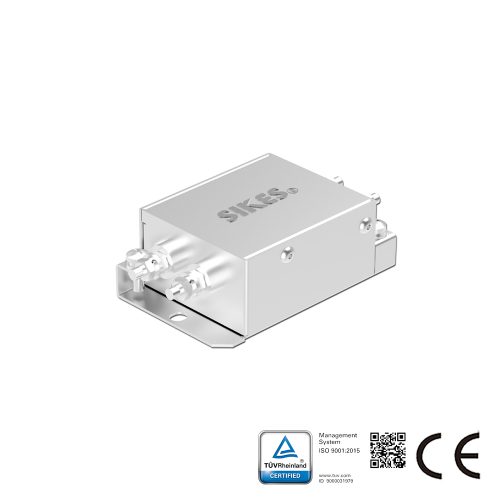

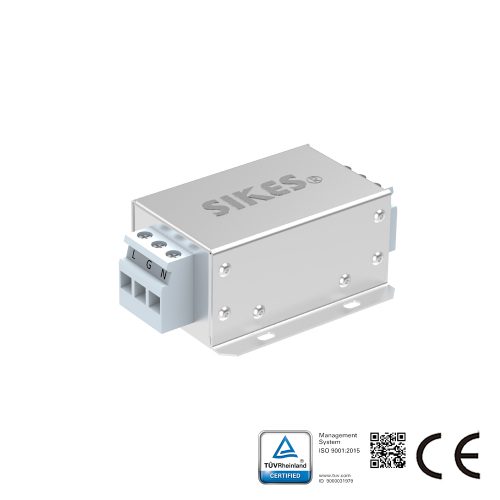

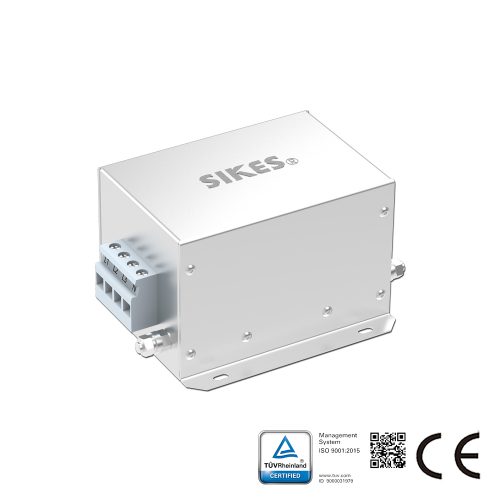

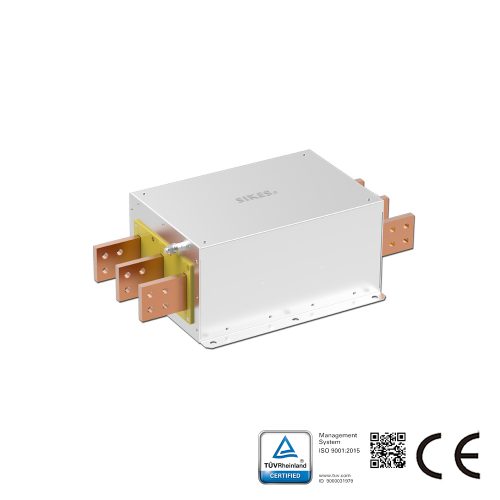

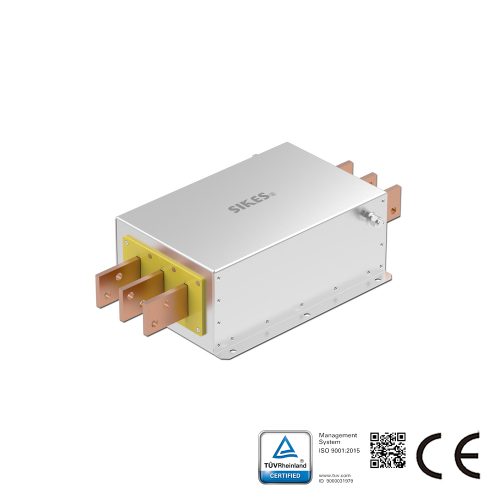

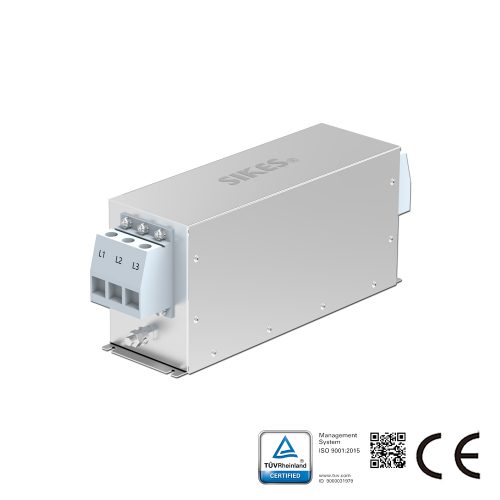

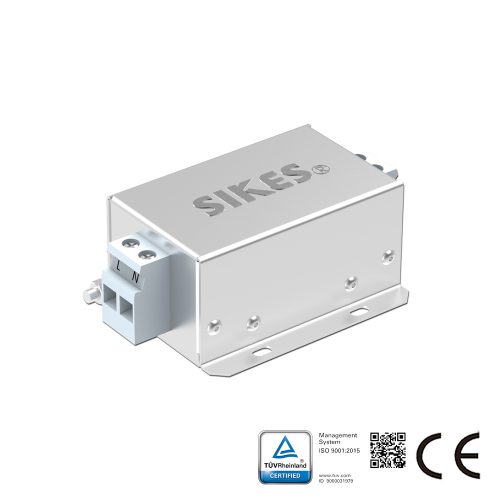

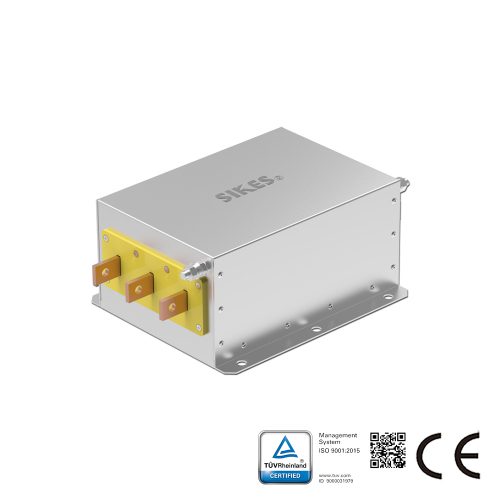

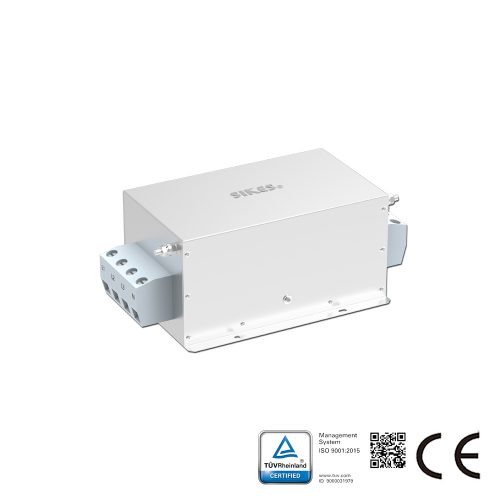

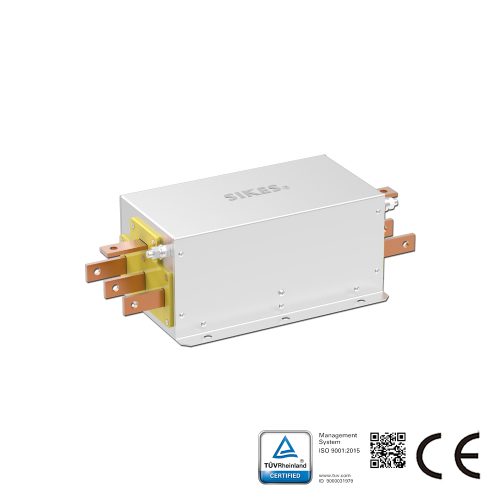

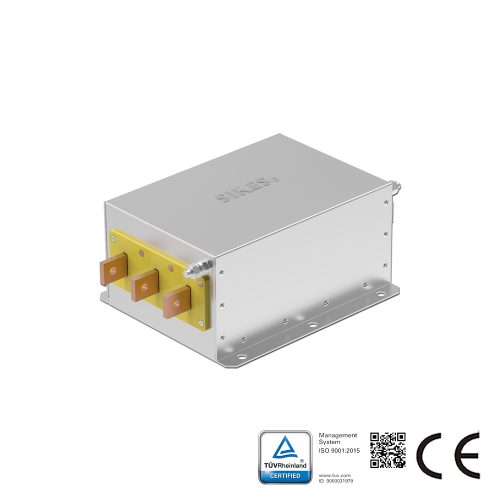

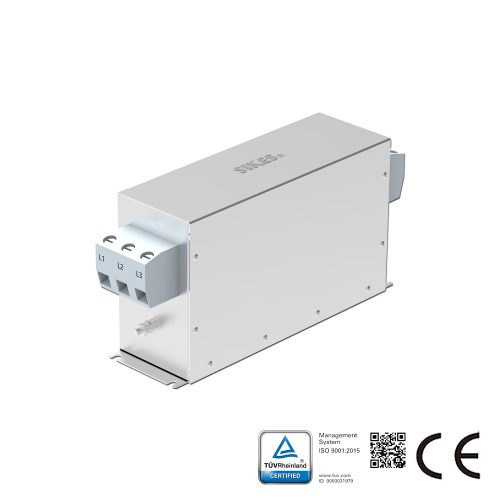

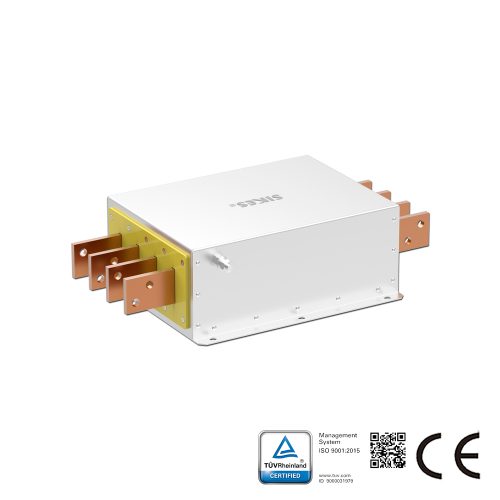

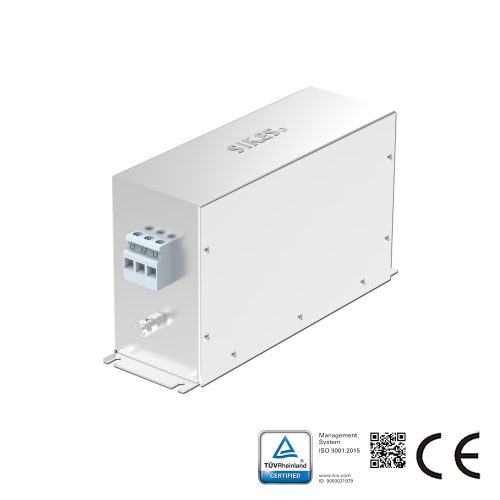

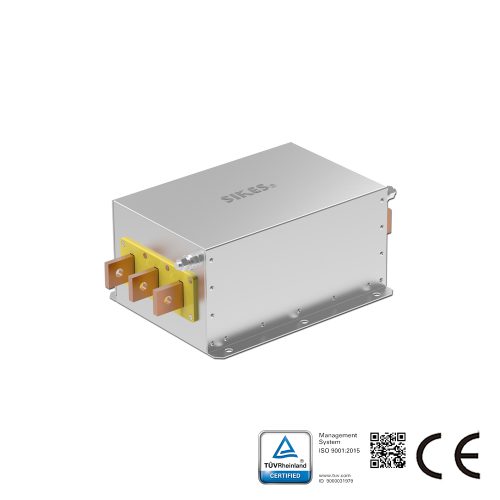

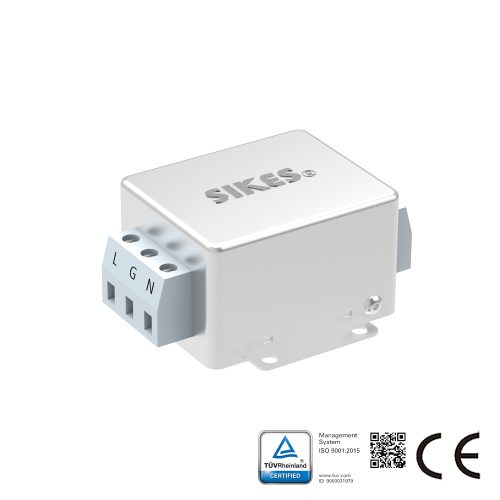

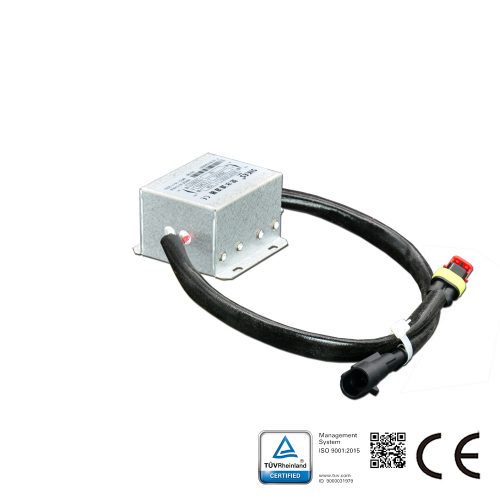

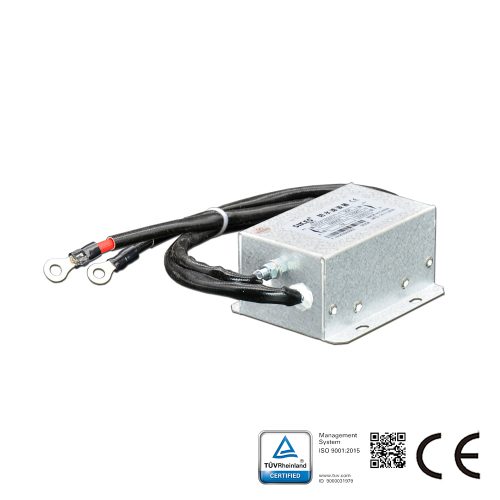

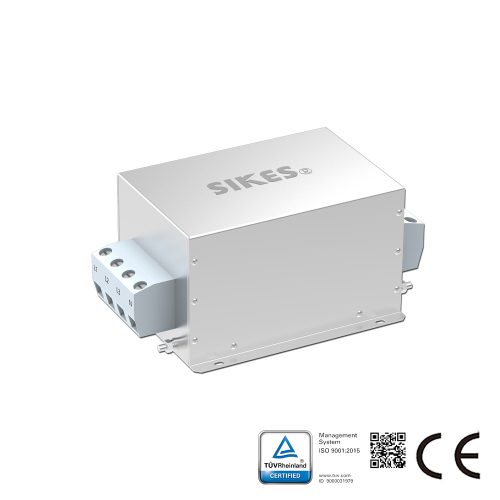

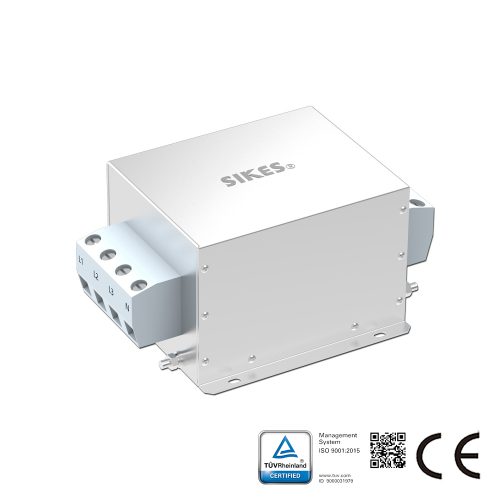

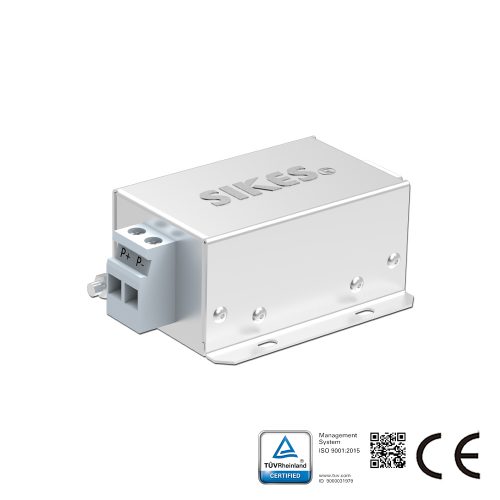

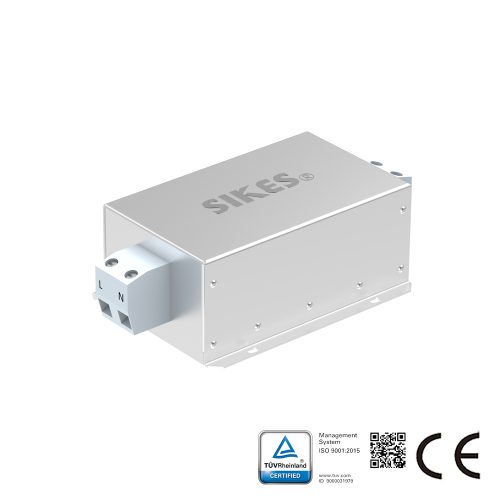

Ứng dụng	Bộ lọc DC			Bộ lọc EMC/EMI một pha							Bộ lọc EMC/EMI ba pha											Bộ lọc đường dây trung tính 3 pha
Ứng dụng	DFT	DFG	DLF	SFD	SFE	SFG	SFH	SFI	SFT	SRF	EDB	EDC	EFG	EFI	EFO	EFS	EFT	EZC	ALF	MDE	MFE	TFF	TFI	TFO	TRF	MDF	MFT
Thiết bị truyền động & biến tần						●	●	●	●		●	●	●	●	●	●						●	●	●
Robot công nghiệp & Tự động hóa						●	●	●			●	●	●	●		●	●					●	●
Thiết bị bán dẫn					●	●	●	●	●					●		●	●					●	●
Thiết bị lưu trữ năng lượng	●	●	●			●	●	●	●				●			●	●	●	●				●	●
Thiết bị xe điện & Hệ thống sạc	●	●				●	●	●	●			●		●		●	●	●				●	●
Tự động hóa kho bãi & Logistics					●	●		●	●			●		●	●	●							●
Hệ thống HVAC (Thông gió & Điều hòa)						●	●					●	●	●		●		●				●	●
Hệ thống chiếu sáng						●		●
Dụng cụ & Thiết bị y tế				●	●	●	●							●						●			●	●		●
Hệ thống năng lượng	●	●	●			●	●	●	●			●	●	●		●		●	●			●	●
Hệ thống số & Thông tin	●	●			●		●	●	●
Thiết bị che chắn & An ninh										●															●		●
Cơ sở vật chất & Thiết bị quân sự							●			●											●				●		●

Kết luận

With the development of electronic equipment towards higher frequencies and higher power densities, electromagnetic interference problems in new energy vehicles, industrial automation, communication, and new energy systems are becoming increasingly prominent.

EMC design has become a crucial aspect of ensuring stable equipment operation and passing relevant certifications.

Among various EMC mitigation technologies, EMC filters are one of the most direct and effective means of suppressing conducted electromagnetic interference.
By properly configuring filters at the power input, high-frequency noise propagation can be effectively reduced and system electromagnetic compatibility (EMC) performance improved.

To meet diverse application needs, our company offers a variety of EMC filter products, widely applicable in industrial, power supply, and new energy equipment, providing reliable assurance for stable system operation and EMC certification.
