Giải pháp Hài cho Quạt EC

Quạt EC được sử dụng rộng rãi trong các trung tâm dữ liệu, hệ thống HVAC và làm mát công nghiệp nhờ hiệu suất cao, độ ồn thấp và điều khiển tốc độ thông minh. Tuy nhiên, bộ truyền động điện tử công suất của chúng tạo ra dòng điện hài có thể ảnh hưởng đến chất lượng điện và độ ổn định của hệ thống. Bộ lọc sóng hài chuyên dụng cho quạt EC sử dụng công nghệ lọc thụ động LC để giảm sóng hài, cải thiện hệ số công suất và tăng độ tin cậy của nguồn điện.

Tổng quan giải pháp Vấn đề về sóng hài Là gì Nguyên lý hoạt động Đặc điểm Ưu điểm Hệ thống kiểm tra Ứng dụng Kết luận Sản phẩm liên quan Dự án thực tế liên quan Bài viết liên quan

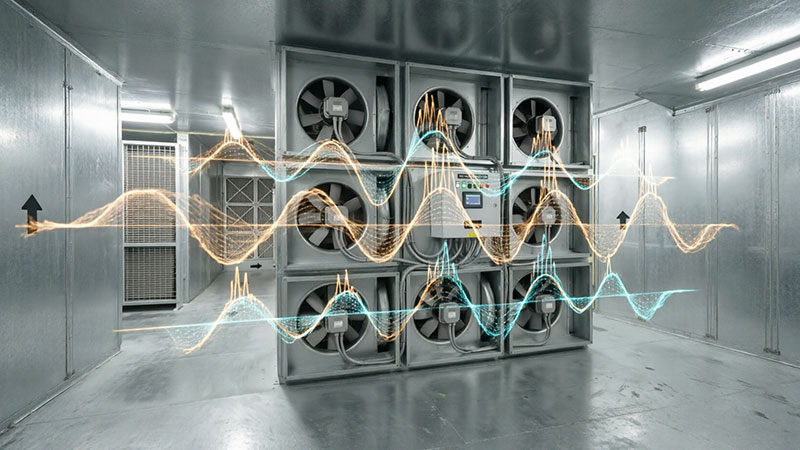

Tổng quan về Quạt EC và Sóng hài

Quạt EC, với ưu điểm hiệu suất cao, độ ồn thấp và điều chỉnh tốc độ thông minh, đã được sử dụng rộng rãi trong các trung tâm dữ liệu, hệ thống HVAC và làm mát công nghiệp. Tuy nhiên, do sử dụng công nghệ truyền động điện tử công suất, chúng tạo ra một số dòng điện hài nhất định trong quá trình hoạt động, có thể dẫn đến suy giảm chất lượng điện, quá nhiệt thiết bị, giảm hệ số công suất và tăng tổn thất hệ thống. Với xu hướng ứng dụng quy mô lớn và tập trung, việc giảm thiểu sóng hài cho quạt EC đã trở thành một khía cạnh quan trọng để đảm bảo ổn định nguồn điện và nâng cao hiệu quả vận hành hệ thống.

Yêu cầu tư vấn sản phẩm hoặc giải pháp

Vấn đề về sóng hài

Sóng hài ảnh hưởng đến hiệu suất năng lượng, độ tin cậy của thiết bị và chi phí vận hành, gây ra các tổn thất tiềm ẩn trong hệ thống điện.

1

Tăng tổn thất hệ thống và quá nhiệt/giảm định mức thiết bị

Dòng điện hài tạo ra tổn thất bổ sung trong máy biến áp, cáp và thiết bị phân phối, dẫn đến phát nóng, giảm công suất và hiệu suất hệ thống tổng thể thấp hơn.
2

Ảnh hưởng đến độ tin cậy của quạt EC

Sóng hài và méo điện áp có thể ảnh hưởng đến độ ổn định của mô-đun truyền động quạt EC, làm tăng ứng suất nhiệt trên các thiết bị công suất, đẩy nhanh quá trình lão hóa thiết bị và rút ngắn tuổi thọ.
3

Bất thường nguồn điện và thời gian ngừng hoạt động ngoài kế hoạch

Sóng hài có thể gây ra sự cố cho các thiết bị bảo vệ và vận hành bất thường của thiết bị điện, làm tăng nguy cơ gián đoạn hoạt động của các thiết bị quan trọng.
4

Hệ số công suất giảm và chi phí vận hành tăng

Sóng hài làm tăng dòng điện phản kháng trong hệ thống, giảm hệ số công suất, dẫn đến hóa đơn tiền điện cao hơn và có thể làm tăng yêu cầu công suất cho UPS, máy biến áp và các thiết bị khác.

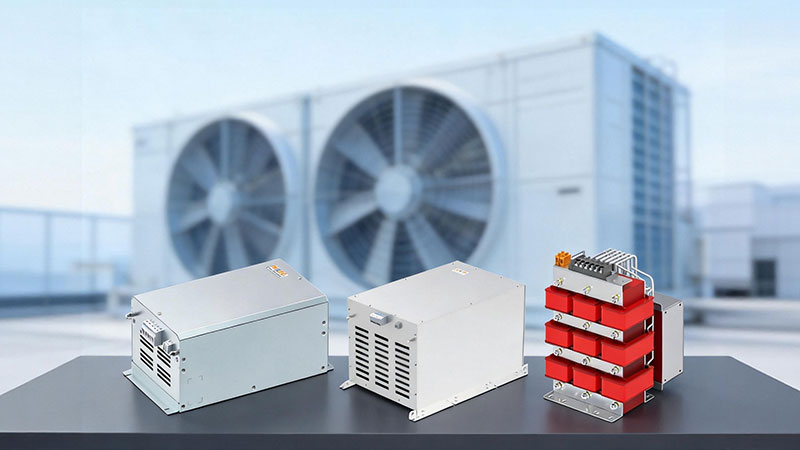

Bộ lọc sóng hài thụ động cho quạt EC là gì?

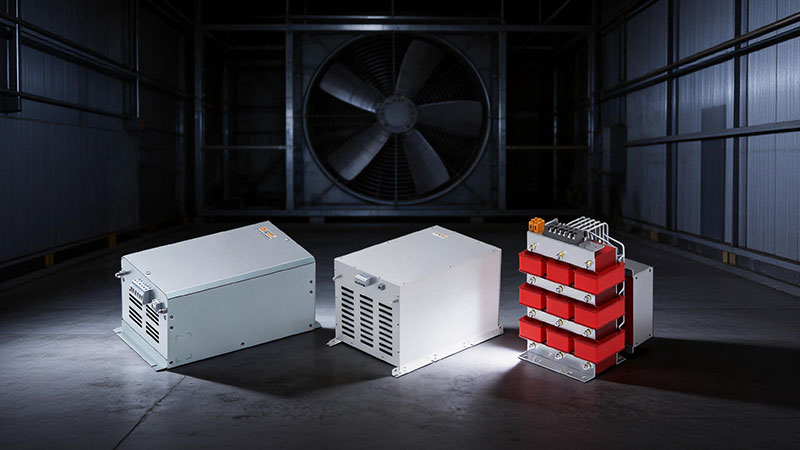

Bộ lọc sóng hài cho quạt EC là một thiết bị lọc được thiết kế để cải thiện chất lượng điện năng của hệ thống quạt EC (Electronically Commutated). Nó chủ yếu bao gồm các thành phần thụ động như cuộn cảm, tụ điện và điện trở. Thông qua mạng lọc được thiết kế tối ưu, nó cung cấp đường dẫn trở kháng thấp cho các sóng hài đặc trưng do bộ truyền động điện tử công suất của quạt EC tạo ra, giảm hiệu quả dòng điện hài, cải thiện hệ số công suất hệ thống và giảm thiểu tổn thất đường dây và sự nóng lên của thiết bị. Bộ lọc sóng hài cho quạt EC có thể nâng cao độ ổn định của hệ thống cung cấp điện và đáp ứng các yêu cầu về chất lượng điện năng trong các tình huống ứng dụng khác nhau.

Khám phá sản phẩm của chúng tôi

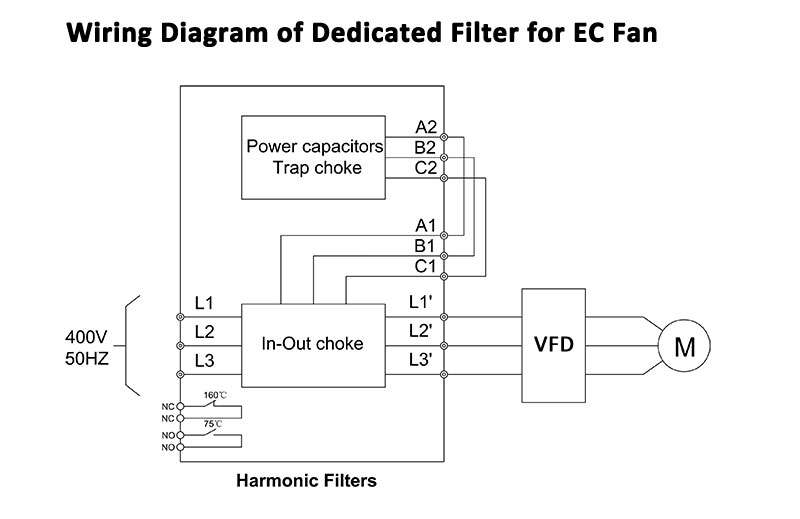

Nguyên lý kỹ thuật của bộ lọc chuyên dụng Sikes cho quạt EC

Bộ lọc chuyên dụng Sikes cho quạt EC sử dụng công nghệ lọc thụ động LC, tạo thành mạng lọc sóng hài thông qua cuộn kháng đường dây/tải và tụ điện công suất. Khi quạt EC hoạt động, dòng điện sóng hài tạo ra bởi bộ chỉnh lưu bên trong và bộ truyền động điện tử công suất đi vào hệ thống lọc. Bộ lọc sau đó cung cấp đường dẫn rẽ nhánh trở kháng thấp cho sóng hài ở các tần số cụ thể, cho phép dòng điện sóng hài lưu thông trong nhánh lọc và do đó giảm các thành phần sóng hài được đưa vào lưới điện. Đồng thời, các thành phần tụ điện trong bộ lọc cung cấp một lượng bù công suất phản kháng thích hợp, phối hợp với cuộn kháng để cải thiện hệ số công suất hệ thống, giảm dòng điện đường dây và giảm thiểu tổn thất nhiệt của thiết bị. Thông qua thiết kế thông số bộ lọc tối ưu, dạng sóng dòng điện có thể được cải thiện hiệu quả, THDi (méo dạng sóng hài tổng của dòng điện) có thể được giảm và độ ổn định của hệ thống cung cấp điện có thể được tăng cường. Giải pháp này bao gồm các thành phần thụ động, có cấu trúc đơn giản và độ tin cậy cao, không cần điều khiển phức tạp hoặc hiệu chỉnh phần mềm. Nó phù hợp cho các hệ thống quạt EC có đặc tính tải tương đối ổn định và có thể giảm thiểu hiệu quả tác động của nhiễu sóng hài trong các ứng dụng quan trọng như trung tâm dữ liệu, hệ thống thông gió tòa nhà và thiết bị làm mát công nghiệp.

Đặc điểm của bộ lọc sóng hài chuyên dụng Sikes dành cho quạt EC

Triệt tiêu sóng hài ngay từ nguồn, nâng cao hiệu suất và độ tin cậy, đồng thời giảm tổn thất thiết bị và chi phí phát sinh

Độ méo hài cực thấp

THDi < 5%, triệt tiêu hiệu quả dòng điện hài do quạt EC tạo ra và cải thiện chất lượng điện lưới.
Hiệu chỉnh hệ số công suất cao

Hệ số công suất lên tới 99%, giảm tổn thất công suất phản kháng và nâng cao hiệu suất cung cấp điện.
Thiết kế mật độ công suất cao

Sử dụng các linh kiện hiệu suất cao, với khả năng hiệu chỉnh công suất của một đơn vị vượt quá 6,3 kW, đạt được thiết kế nhỏ gọn và hiệu quả.
Chất lượng điện áp tuyệt vời

Cung cấp môi trường điện ổn định và sạch sẽ, đảm bảo hoạt động đáng tin cậy của các thiết bị nhạy cảm như máy chủ và hệ thống điều khiển.
Đảm bảo vận hành độ tin cậy cao

Giảm thiểu nhiễu thiết bị, sự cố dừng máy bất thường và rủi ro vận hành do sóng hài gây ra, đảm bảo hệ thống làm mát hoạt động liên tục và ổn định.
Vận hành tiết kiệm năng lượng và thân thiện với môi trường

Giảm tổn thất hệ thống, nâng cao hiệu quả năng lượng và đạt được vận hành ít tiếng ồn, tiết kiệm chi phí và kinh tế.

Ưu điểm của bộ lọc sóng hài chuyên dụng Sikes dành cho quạt EC

Hỗ trợ giảm sóng hài tập trung, dải tải rộng, tương thích với nhiều thương hiệu và được xác nhận bằng thử nghiệm độc lập

Khớp công suất linh hoạt cho nhiều quạt EC

Công suất của một bộ lọc đơn vị có thể được điều chỉnh linh hoạt theo số lượng quạt kết nối, hỗ trợ tối đa 10 quạt EC cho mỗi bộ lọc. Điều này đáp ứng nhu cầu triệt tiêu sóng hài tập trung, đồng thời mang lại hiệu quả chi phí cao và tiết kiệm không gian.
Giảm sóng hài hiệu quả và cải thiện hệ số công suất

Trong điều kiện định mức, THDi có thể được giữ dưới 5%; ở 50% tải, THDi khoảng 6%. Hệ số công suất có thể đạt tới 99%, giảm hiệu quả tổn thất đường dây và phát nhiệt thiết bị.
Vận hành ổn định trên dải tải rộng

Có khả năng hoạt động ở tải từ 1% đến 100%, bộ lọc giảm hiệu quả các dao động sóng hài, báo động giả và rủi ro cộng hưởng hệ thống, từ đó nâng cao độ ổn định của hệ thống làm mát và thông gió.

Tương thích với các thương hiệu quạt EC lớn

Tương thích với các thương hiệu hàng đầu như EBM, ZIEHL-ABEGG và Fans-tech, tạo điều kiện tích hợp hệ thống trong các tình huống ứng dụng đa dạng.
Cải thiện chất lượng điện năng và giảm chi phí vận hành

Giảm thiểu tổn thất năng lượng và nhiệt do méo dòng điện, giảm thiểu tác động của sóng hài lên trung tâm dữ liệu, thiết bị chính xác, máy biến áp và lưới phân phối, đồng thời nâng cao độ tin cậy cung cấp tổng thể.
Giải pháp lọc thụ động tiết kiệm chi phí

Được chế tạo bằng các linh kiện thụ động (cuộn cảm, tụ điện, điện trở) trong cấu trúc đơn giản, độ tin cậy cao, phù hợp để triệt tiêu sóng hài trong hệ thống quạt EC có tải tương đối ổn định.

Được xác minh bởi hệ thống kiểm thử chuyên dụng

Sử dụng băng thử nghiệm quạt EC do Sikes tự phát triển, bao phủ các số lượng quạt và dải tải khác nhau, hiệu suất thực tế của bộ lọc và hiệu quả triệt tiêu sóng hài được xác nhận một cách nghiêm ngặt trong điều kiện thực tế.

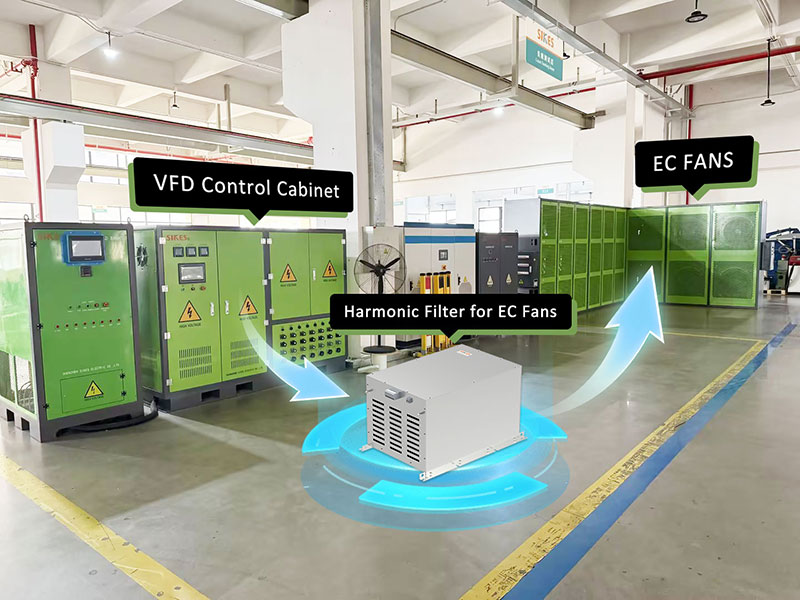

Hệ thống kiểm tra Sikes cho bộ lọc sóng hài quạt EC

Để xác minh hiệu suất lọc và khả năng tương thích hệ thống của bộ lọc sóng hài cho quạt EC, Sikes đã thiết lập một băng thử nghiệm chuyên dụng để kiểm tra và phân tích hiệu suất điện của bộ lọc trong các điều kiện vận hành khác nhau.

Hệ thống thử nghiệm mô phỏng môi trường làm việc thực tế của quạt EC và thu thập các thông số chính như dạng sóng dòng điện, hàm lượng sóng hài, hệ số công suất và trạng thái vận hành trước và sau khi lọc. Những dữ liệu này được sử dụng để đánh giá hiệu quả của bộ lọc trong việc triệt tiêu sóng hài, cải thiện chất lượng điện năng và tăng cường độ ổn định của hệ thống.

Thông qua thử nghiệm, hiệu suất vận hành của bộ lọc trong các điều kiện tải khác nhau có thể được xác minh, cung cấp hỗ trợ dữ liệu cho thiết kế thông số sản phẩm, tối ưu hóa hiệu suất và các ứng dụng kỹ thuật thực tế.

Ứng dụng

Phù hợp cho các ứng dụng giảm sóng hài của quạt EC trong trung tâm dữ liệu, hệ thống HVAC, làm mát công nghiệp và các lĩnh vực khác

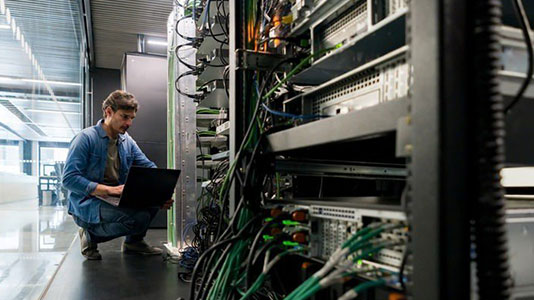

Trung tâm dữ liệu và phòng máy chủ

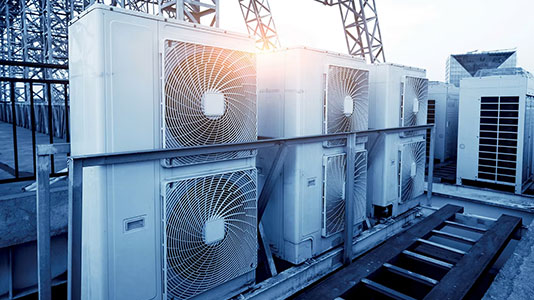

Hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí)

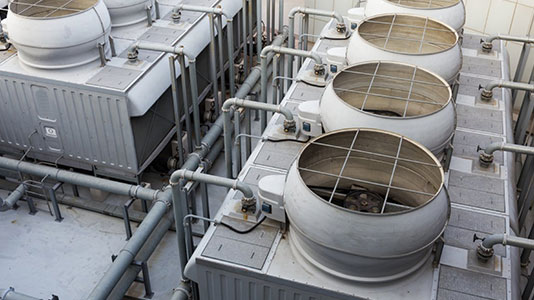

Hệ thống làm mát và thông gió công nghiệp

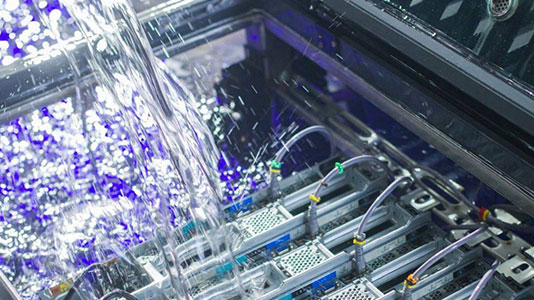

Hệ thống làm mát bằng chất lỏng và thiết bị tản nhiệt mật độ cao

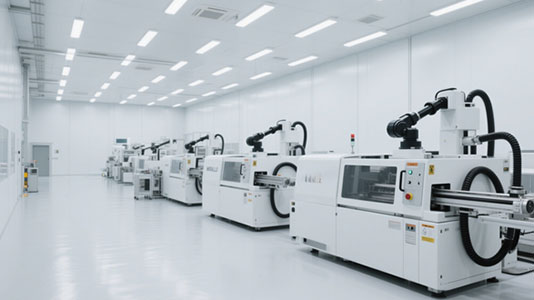

Phòng sạch và môi trường sản xuất chính xác
Tòa nhà thương mại và tòa nhà thông minh

Kết luận

Với việc áp dụng ngày càng tăng quạt EC trong các trung tâm dữ liệu, hệ thống HVAC, làm mát công nghiệp và các lĩnh vực khác, các vấn đề về dòng điện hài phát sinh từ đặc tính truyền động điện tử công suất của chúng đang thu hút sự chú ý ngày càng tăng. Sóng hài có thể dẫn đến méo dạng sóng dòng điện, giảm hệ số công suất, tăng nhiệt độ thiết bị và suy giảm độ ổn định của hệ thống cung cấp điện. Để đáp ứng các đặc tính vận hành của quạt EC, bộ lọc chuyên dụng của Sikes cho quạt EC sử dụng công nghệ lọc thụ động LC, tạo thành mạng lọc với cuộn cảm, tụ điện và các thành phần khác để triệt tiêu các sóng hài đặc trưng do quạt tạo ra và cải thiện chất lượng điện tổng thể. Giải pháp này có cấu trúc đơn giản và độ tin cậy cao, phù hợp cho các ứng dụng quạt EC với tải tương đối ổn định. Nó giúp giảm thiểu tác động của sóng hài và nâng cao độ ổn định vận hành của hệ thống cung cấp điện.
