Phát triển Hệ thống Điện Hàng không và Tầm quan trọng của Máy biến áp 400Hz

Khi thiết bị hàng không và hệ thống điện tử quân sự tiếp tục được nâng cấp, hệ thống cung cấp điện trên không phải đồng thời đáp ứng nhiều yêu cầu quan trọng, bao gồm **mật độ công suất cao, độ tin cậy cao và khả năng thích ứng với môi trường khắc nghiệt**. Nhiều thiết bị quan trọng trong máy bay hiện đại, chẳng hạn như radar trên không, hệ thống liên lạc và hệ thống định vị, phụ thuộc vào nguồn điện ổn định và đáng tin cậy.

Trong các hệ thống điện truyền thống, nguồn tần số công nghiệp 50Hz hoặc 60Hz dẫn đến máy biến áp có kích thước tương đối lớn và trọng lượng cao do tần số thấp, điều này không có lợi cho thiết kế thu nhỏ và nhẹ của thiết bị hàng không. Do đó, **hệ thống điện tần số trung bình 400Hz** dần trở thành tiêu chuẩn quan trọng cho hệ thống điện hàng không, với máy biến áp 400Hz đóng vai trò là thiết bị cốt lõi quan trọng cho việc chuyển đổi điện áp và cách ly điện trong các hệ thống này.

Bằng cách tăng tần số hoạt động, máy biến áp 400Hz có thể

Yêu cầu tư vấn sản phẩm hoặc giải pháp

Thách thức kỹ thuật cốt lõi trong hệ thống nguồn điện hàng không

Hàng không hiện đại và thiết bị quân sự đối mặt với một số thách thức chính trong thiết kế hệ thống nguồn điện.

1

Khả năng thích ứng với môi trường khắc nghiệt

Thiết bị hàng không và quân sự cần vận hành ổn định trong môi trường có nhiệt độ cao, nhiệt độ thấp, độ cao lớn, rung động mạnh và phun muối. Do đó, hệ thống điện phải có độ tin cậy cao và khả năng chịu lỗi để đảm bảo thực hiện suôn sẻ các nhiệm vụ quan trọng.
2

Mật độ Công suất Cao và Áp lực Quản lý Nhiệt

Với việc ứng dụng các thiết bị điện mới như cacbua silic (SiC), mật độ công suất của hệ thống điện không ngừng tăng lên, nhưng điều này cũng kéo theo yêu cầu quản lý nhiệt cao hơn. Duy trì hiệu suất tản nhiệt tốt trong không gian hạn chế đã trở thành vấn đề quan trọng trong thiết kế hệ thống điện hàng không.
3

Yêu cầu về Đáp ứng Động và Chất lượng Điện

Radar trên không, thiết bị phóng điện từ và các tải xung khác tiêu thụ một lượng lớn năng lượng tức thời trong quá trình vận hành. Điều này yêu cầu hệ thống cung cấp điện phải có khả năng đáp ứng động cực kỳ nhanh để ngăn chặn dao động điện áp gây nhiễu cho hệ thống dẫn đường, liên lạc và điều khiển.
4

Giới Hạn Kích Thước và Trọng Lượng

Trong lĩnh vực hàng không, trọng lượng thiết bị ảnh hưởng trực tiếp đến hiệu suất nhiên liệu và khả năng tải trọng. Máy biến áp tần số nguồn truyền thống sử dụng lõi thép silic, bị giới hạn bởi mật độ từ thông tần số thấp, yêu cầu diện tích mặt cắt ngang lõi lớn. Điều này dẫn đến cấu trúc tổng thể cồng kềnh, cản trở thiết kế nhẹ của thiết bị trên không.

Nguyên lý hoạt động và ưu điểm kỹ thuật của máy biến áp 400Hz

Nguyên lý Cơ bản của Máy biến áp 400Hz

Kích thước của máy biến áp liên quan chặt chẽ đến tần số hoạt động của nó. Trong thiết kế máy biến áp, diện tích mặt cắt ngang của lõi thường tỷ lệ thuận với tần số hoạt động.
Do đó, khi tần số hoạt động được tăng từ 50Hz hoặc 60Hz lên 400Hz, thể tích lõi cần thiết có thể giảm đáng kể.

Trong hệ thống điện hàng không điển hình, quá trình chuyển đổi năng lượng thường bao gồm các bước sau:

1. Chỉnh lưu nguồn điện DC trên máy bay (ví dụ: 28V hoặc 270V DC) hoặc nguồn điện AC đã được chuyển đổi tần số.
2. Tạo ra nguồn điện AC 400Hz ổn định bằng công nghệ PWM thông qua bộ nghịch lưu.
3. **Máy biến áp 400Hz** thực hiện điều chỉnh điện áp (ví dụ: tăng áp lên 115V/200V) và cung cấp cách ly điện.

Thông qua cấu trúc này, máy biến áp 400Hz đồng thời đảm nhận các chức năng quan trọng là **biến đổi điện áp, cách ly hệ thống và ổn định chất lượng điện năng** trong quá trình chuyển đổi năng lượng.

Vật liệu Từ tính và Tối ưu hóa Cấu trúc

Để thích ứng với tần số hoạt động cao hơn, máy biến áp 400Hz thường sử dụng các vật liệu và công nghệ sau:

1. Cấu trúc ghép lớp thép silic mỏng (độ dày khoảng 0,1–0,2 mm)
2. Vật liệu lõi hợp kim vô định hình
3. Vật liệu ferit tổn hao thấp

Các vật liệu này có độ từ thẩm cao và tổn hao dòng điện xoáy thấp, cải thiện đáng kể hiệu suất máy biến áp và giảm sinh nhiệt.

.anchors2 h4

Ưu điểm của biến áp 400Hz so với biến áp tần số nguồn thông thường

So với biến áp 50Hz hoặc 60Hz truyền thống, biến áp 400Hz mang lại các ưu thế kỹ thuật vượt trội trong hệ thống nguồn hàng không.

Kích thước và Trọng lượng Giảm Đáng Kể

Do tần số hoạt động cao hơn, kích thước lõi của máy biến áp 400Hz có thể giảm đáng kể, thường đạt được: Giảm thể tích khoảng 30%–50%, Giảm trọng lượng khoảng 20%–40%. Điều này rất quan trọng để giảm trọng lượng máy bay và tăng tải trọng.
Mật độ Công suất Cao

Tần số hoạt động cao hơn cho phép truyền tải công suất lớn hơn trên mỗi đơn vị thể tích, làm tăng đáng kể mật độ công suất của hệ thống điện và đáp ứng các yêu cầu cung cấp điện cho các tải công suất cao như radar và thiết bị năng lượng định hướng.
Hiệu suất Cao Hơn và Tổn Thất Thấp Hơn

Thông qua vật liệu lõi từ được tối ưu hóa và thiết kế cấu trúc, hiệu suất của máy biến áp 400Hz thường có thể đạt trên 95%, đồng thời tổn thất không tải cũng giảm đáng kể, từ đó giảm áp lực quản lý nhiệt của hệ thống.

Hiệu suất phản hồi động xuất sắc

Tốc độ đáp ứng động của hệ thống cấp nguồn 400Hz tốt hơn đáng kể so với nguồn điện tần số lưới. Thời gian điều chỉnh điện áp thường có thể được kiểm soát trong phạm vi mili giây, ngăn chặn hiệu quả các dao động điện áp do tải xung gây ra.
Hiệu suất Cách điện Điện và Tương thích Điện từ Tốt hơn

Máy biến áp 400Hz có thể đạt được sự cách ly điện nghiêm ngặt giữa đầu vào và đầu ra, đồng thời cung cấp khả năng triệt tiêu nhiễu điện từ từ lưới điện, từ đó cải thiện khả năng tương thích điện từ (EMC) và an toàn tổng thể của hệ thống.

Lĩnh vực ứng dụng điển hình của biến áp 400Hz

Nhờ vào mật độ công suất lớn và độ tin cậy cao, biến áp 400Hz được sử dụng rộng rãi trong nhiều hệ thống nguồn tiên tiến.

Hệ thống Điện trên Không

Trong hệ thống bộ chuyển đổi tĩnh hàng không vũ trụ (ASI), máy biến áp 400Hz được sử dụng để chuyển đổi nguồn điện trên không thành **AC 115V/200V 400Hz** tiêu chuẩn, cung cấp nguồn điện ổn định cho hệ thống điều khiển bay, hệ thống định vị và thiết bị liên lạc.

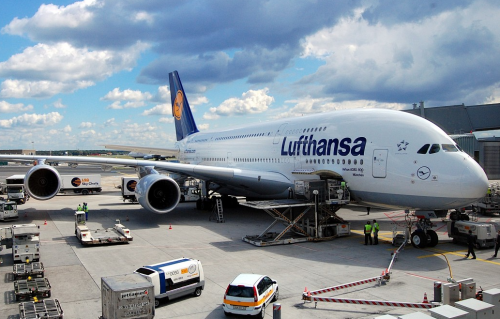

Năng lượng hỗ trợ hàng không mặt đất

Thiết bị cấp điện mặt đất tại sân bay thường sử dụng nguồn điện tĩnh 400Hz để cung cấp điện cho các thiết bị trên máy bay đang đỗ. Máy biến áp 400Hz đóng vai trò quan trọng trong việc chuyển đổi điện áp và cách ly trong các bộ phận này.
Thiết bị Quân sự và Hệ thống Đặc biệt

Thiết bị Quân sự và Hệ thống Đặc biệt

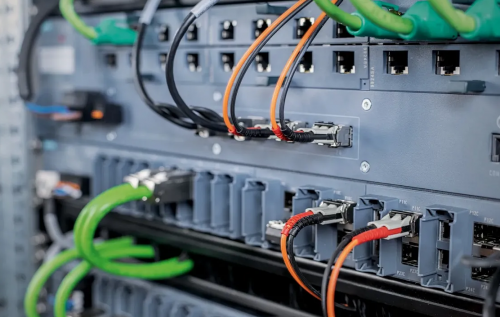

Thiết bị Kiểm tra Công nghiệp Độ chính xác Cao

Trong các lĩnh vực như sản xuất chất bán dẫn, thiết bị kiểm tra nguồn điện và thiết bị chụp ảnh y tế, hệ thống cung cấp điện 400Hz cũng được sử dụng để xây dựng nguồn điện kiểm tra có độ ổn định cao.

Xu hướng phát triển của công nghệ nguồn điện 400Hz

Với những tiến bộ trong công nghệ điện tử công suất, hệ thống cung cấp điện 400Hz tiếp tục phát triển.

Thứ nhất, tần số hoạt động của hệ thống điện đang có xu hướng tăng lên các tần số cao hơn, chẳng hạn như 800Hz hoặc thậm chí cao hơn, để giảm thêm kích thước của các linh kiện từ tính. Thứ hai, với việc ứng dụng các thiết bị điện silicon carbide (SiC) và gallium nitride (GaN), hiệu suất và mật độ công suất của hệ thống cung cấp điện sẽ được cải thiện hơn nữa.

Hơn nữa, các hệ thống cung cấp điện trong tương lai sẽ dần dần tích hợp **công nghệ giám sát thông minh và dự đoán sự cố**, cải thiện độ tin cậy của hệ thống và hiệu quả bảo trì thông qua giám sát thời gian thực trạng thái thiết bị.

Kết luận

Trong các hệ thống điện hàng không vũ trụ và quân sự, **máy biến áp 400Hz** đạt được sự cải thiện toàn diện về thu nhỏ thiết bị, mật độ công suất cao và độ tin cậy cao bằng cách tăng tần số hoạt động.

So với máy biến áp tần số công nghiệp truyền thống, máy biến áp 400Hz có lợi thế đáng kể về kích thước và trọng lượng, hiệu suất, đáp ứng động và hiệu suất tương thích điện từ, khiến chúng trở thành thành phần cốt lõi quan trọng của hệ thống điện hàng không vũ trụ hiện đại.

Với sự phát triển của vật liệu mới và thiết bị điện mới, công nghệ nguồn điện 400Hz và máy biến áp 400Hz sẽ đóng vai trò quan trọng hơn nữa trong tương lai của hàng không vũ trụ, điện tử công suất và thiết bị công nghiệp cao cấp.
