Máy biến áp cho lĩnh vực mạ điện

Trong các ứng dụng nguồn điện mạ điện công suất cao, công nghệ chỉnh lưu đa xung kết hợp với máy biến áp tự ngẫu dịch pha được coi là giải pháp giảm sóng hài hiệu quả và đáng tin cậy.
Tổng quan giải pháp Nguồn sinh sóng hài Tác hại của sóng hài Giải pháp giảm thiểu Nguyên lý kỹ thuật Ưu thế kỹ thuật Lĩnh vực ứng dụng Kết luận

Tổng quan về các vấn đề hài trong nguồn cấp điện mạ điện

Bộ nguồn mạ điện là thiết bị điện quan trọng trong ngành công nghiệp hoàn thiện bề mặt. Do công suất vận hành cao và thời gian vận hành kéo dài, tác động của chúng lên lưới điện là đáng kể.

Các bộ nguồn mạ điện truyền thống thường tạo ra một lượng lớn dòng điện hài trong quá trình chuyển đổi AC sang DC, ảnh hưởng nghiêm trọng đến hệ thống cung cấp điện và các thiết bị liên quan.

Với sự cải tiến liên tục của tự động hóa công nghiệp, các dây chuyền sản xuất mạ điện đã đặt ra yêu cầu cao hơn về chất lượng điện năng.
Do đó, làm thế nào để kiểm soát và giảm thiểu hiệu quả các sóng hài do bộ nguồn mạ điện tạo ra đã trở thành một vấn đề quan trọng trong quản lý chất lượng điện năng của doanh nghiệp.

Yêu cầu tư vấn sản phẩm hoặc giải pháp
Nguồn sinh sóng hài chính trong nguồn điện xi mạ điện hóa
Sóng hài trong nguồn điện xi mạ chủ yếu bắt nguồn từ giai đoạn chỉnh lưu, bao gồm bộ chỉnh lưu điều khiển pha bằng thyristor và dòng điện đầu vào bị méo trong nguồn điện đóng ngắt.
  • Sóng hài do Chỉnh lưu điều khiển pha Thyristor tạo ra
    Các bộ nguồn mạ điện truyền thống thường sử dụng công nghệ chỉnh lưu điều khiển pha thyristor. Công nghệ này điều khiển điện áp đầu ra bằng cách điều chỉnh góc kích thyristor, nhưng trong quá trình hoạt động, nó hút dòng xung không hình sin từ lưới điện, dẫn đến một lượng lớn sóng hài bậc thấp, như: sóng hài bậc 5, sóng hài bậc 7, sóng hài bậc 11, sóng hài bậc 13; Các sóng hài này gây ra biến dạng nghiêm trọng dạng sóng dòng điện lưới, do đó ảnh hưởng đến hoạt động ổn định của toàn bộ hệ thống phân phối điện.
  • Sóng hài gây ra bởi cấu trúc nguồn cung cấp chuyển mạch
    Trong những năm gần đây, để cải thiện hiệu suất và giảm kích thước thiết bị, nhiều bộ nguồn mạ điện đã áp dụng cấu trúc nguồn chuyển mạch (bộ chỉnh lưu + bộ nghịch lưu IGBT). Tuy nhiên, các hệ thống này thường sử dụng mạch lọc tụ điện ở đầu vào, dẫn đến đặc tính xung đáng kể trong dòng điện đầu vào, đồng thời tạo ra hàm lượng sóng hài cao.
Tác động của sóng hài lên hệ thống điện
Sóng hài do nguồn điện xi mạ tạo ra không chỉ ảnh hưởng đến chất lượng lưới điện mà còn có thể gây ra nhiều rủi ro cho sản xuất công nghiệp.
  • 1

    Thiết bị quá nhiệt và giảm tuổi thọ

    Dòng điện hài tạo ra tổn thất bổ sung trong các thiết bị như máy biến áp, cáp và động cơ, dẫn đến tăng nhiệt độ thiết bị, đẩy nhanh quá trình lão hóa cách điện, và thậm chí gây hư hỏng thiết bị.
  • 2

    Nhiễu Hệ Thống Điện

    Sóng hài tạo ra nhiễu điện từ tần số cao, ảnh hưởng đến hệ thống thông tin liên lạc, hệ thống điều khiển tự động và thiết bị điện tử chính xác trong xưởng. Trong trường hợp nghiêm trọng, điều này có thể gây ra trục trặc hoặc sự cố hệ thống.
  • 3

    Hệ số công suất giảm

    Sóng hài làm giảm hệ số công suất tổng thể của hệ thống. Khi hệ số công suất giảm xuống dưới tiêu chuẩn của công ty điện lực, doanh nghiệp có thể phải trả thêm tiền phạt hóa đơn điện.
  • 4

    Lãng phí Năng lượng và Nguy cơ An toàn

    Dòng điện hài về cơ bản là công suất không hiệu quả, làm tăng mức tiêu thụ năng lượng của hệ thống và có khả năng gây ra rung động máy biến áp, tăng tiếng ồn, và thậm chí, trong những trường hợp nghiêm trọng, nguy cơ quá nhiệt và cháy nổ.
Giải pháp giảm thiểu sóng hài cho nguồn điện xi mạ
Hiện nay, các phương pháp giảm thiểu sóng hài phổ biến trong ứng dụng công nghiệp chủ yếu bao gồm các cách tiếp cận sau:
  • Bộ lọc Thụ động
    Bộ lọc thụ động bao gồm các thành phần như cuộn cảm và tụ điện. Chúng hấp thụ sóng hài bằng cách cung cấp đường dẫn trở kháng thấp cho các sóng hài cụ thể.

    Ưu điểm

    • Cấu trúc đơn giản
    • Chi phí thấp
    • Độ tin cậy cao

    Nhược điểm

    • Kích thước lớn hơn
    • Chỉ hiệu quả với sóng hài bậc cố định
    • Có thể cộng hưởng với trở kháng hệ thống
  • Bộ lọc công suất tác dụng (APF)
    Bộ lọc tích cực sử dụng công nghệ điện tử công suất để phát hiện sóng hài theo thời gian thực và tạo ra dòng bù có độ lớn bằng nhau nhưng ngược chiều để triệt tiêu sóng hài.

    Ưu điểm

    • Khả năng bù động mạnh mẽ
    • Hiệu quả lọc có thể đạt trên 90%

    Nhược điểm

    • Chi phí cao hơn
    • Công suất bị giới hạn bởi thiết bị điện tử công suất
    • Phù hợp hơn cho các ứng dụng công suất nhỏ và trung bình
  • Công nghệ chỉnh lưu đa xung
    Công nghệ chỉnh lưu đa xung chuyển đổi nguồn điện ba pha thành nhiều bộ điện áp với các góc pha khác nhau thông qua máy biến áp tự ngẫu dịch pha, sau đó cấp cho nhiều cầu chỉnh lưu. Các dòng điện hài do các cầu chỉnh lưu khác nhau tạo ra sẽ triệt tiêu lẫn nhau bên trong máy biến áp, từ đó giảm đáng kể dòng điện hài được tiêm vào lưới điện.

    Ưu điểm

    • Triệt tiêu sóng hài tại nguồn chỉnh lưu, cung cấp hiệu suất giảm thiểu ổn định
    • Không phụ thuộc vào thiết bị điện tử công suất phức tạp, đảm bảo độ tin cậy hệ thống cao
    • Cải thiện hệ số công suất hệ thống và giảm nguy cơ bị phạt tiền điện
    • Phù hợp cho hệ thống điện công nghiệp công suất cao vận hành liên tục

    Nhược điểm

    • Đầu tư thiết bị ban đầu cao hơn
    • Kích thước và trọng lượng thiết bị lớn hơn, yêu cầu không gian lắp đặt đủ

Nguyên lý của Máy biến áp tự ngẫu Dịch pha và Chỉnh lưu Đa xung

Cấu trúc Chỉnh lưu Đa xung

Các cấu trúc phổ biến trong hệ thống chỉnh lưu đa xung bao gồm:

  • Chỉnh lưu 12 xung
  • Chỉnh lưu 18 xung
  • Chỉnh lưu 24 xung

Lấy hệ thống chỉnh lưu 24 xung làm ví dụ, máy biến áp tự ngẫu dịch pha tạo ra nhiều bộ điện áp ba pha với độ lệch pha cụ thể (thường là **độ lệch pha 15°**).
Các điện áp này lần lượt được cung cấp cho nhiều cầu chỉnh lưu để thực hiện chỉnh lưu.

Nguyên lý Khử Sóng hài

Các dòng điện sóng hài do các cầu chỉnh lưu khác nhau tạo ra, do pha của chúng khác nhau, sẽ triệt tiêu lẫn nhau khi được chồng lên phía sơ cấp của máy biến áp bằng cách sử dụng sức từ động. Ví dụ:

  • Sóng hài bậc 5
  • Sóng hài bậc 7
  • Sóng hài bậc 11
  • Sóng hài bậc 13

Các sóng hài bậc thấp này bị suy yếu đáng kể trong hệ thống, và những gì cuối cùng đi vào lưới điện chủ yếu là các sóng hài bậc cao hơn với biên độ nhỏ hơn (như sóng hài bậc 23 và 25), do đó làm giảm đáng kể tổng tỷ lệ méo hài của hệ thống.

.anchors2 h4
Ưu thế kỹ thuật của biến áp tự ngẫu dịch pha
So với các giải pháp lọc truyền thống, phương pháp này triệt tiêu sóng hài ngay tại nguồn nên được ứng dụng rộng rãi trong các hệ thống điện công nghiệp lớn.
  • Khả năng triệt tiêu sóng hài xuất sắc
    Bằng cách sử dụng công nghệ chỉnh lưu đa xung, Tổng méo hài của dòng điện (THDi) của dòng đầu vào hệ thống thường có thể được kiểm soát trong khoảng 5% đến 8%, đáp ứng các yêu cầu của tiêu chuẩn chất lượng điện năng.
  • Tận Dụng Cao Công Suất Thiết Bị
    Máy biến áp tự ngẫu truyền tải điện năng thông qua sự kết hợp giữa ghép điện từ và dẫn điện trực tiếp. So với máy biến áp cách ly truyền thống, yêu cầu về công suất của chúng có thể giảm khoảng **80% hoặc hơn**, từ đó giảm kích thước thiết bị và nâng cao hiệu suất hệ thống.
  • Độ Tin Cậy Cấu Trúc Cao
    Giải pháp này chủ yếu bao gồm lõi sắt, cuộn dây và cấu trúc cách điện, không có các linh kiện điện tử công suất phức tạp. Do đó, nó có những ưu điểm sau: Khả năng quá tải mạnh mẽ, Vận hành ổn định, Bảo trì đơn giản. Nó đặc biệt phù hợp với môi trường vận hành công suất cao liên tục của các xưởng mạ điện.
  • Cải thiện Hệ số Công suất Hệ thống
    Do giảm hàm lượng sóng hài, hệ số công suất tổng thể của hệ thống được cải thiện đáng kể, giúp tránh các khoản phạt hệ số công suất và giảm chi phí điện của công ty.
Lĩnh vực ứng dụng điển hình của biến áp tự ngẫu dịch pha
Hệ thống cấp nguồn dựa trên công nghệ chỉnh lưu đa xung (biến áp tự ngẫu dịch pha) đã được áp dụng rộng rãi trong nhiều ngành công nghiệp.

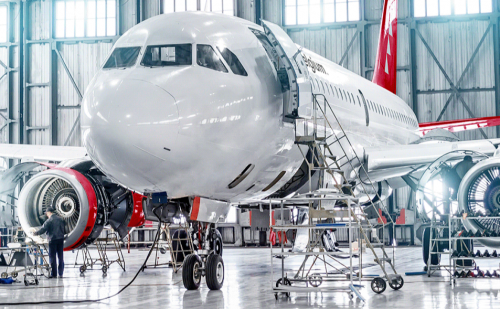

  • Ngành Công nghiệp Hàng không Vũ trụ và Quốc phòng
    Xử lý bề mặt các thành phần chính
  • Ngành Công nghiệp Sản xuất Ô tô
    Mạ điện các hệ thống ABS, giảm xóc, vành nhôm, v.v.

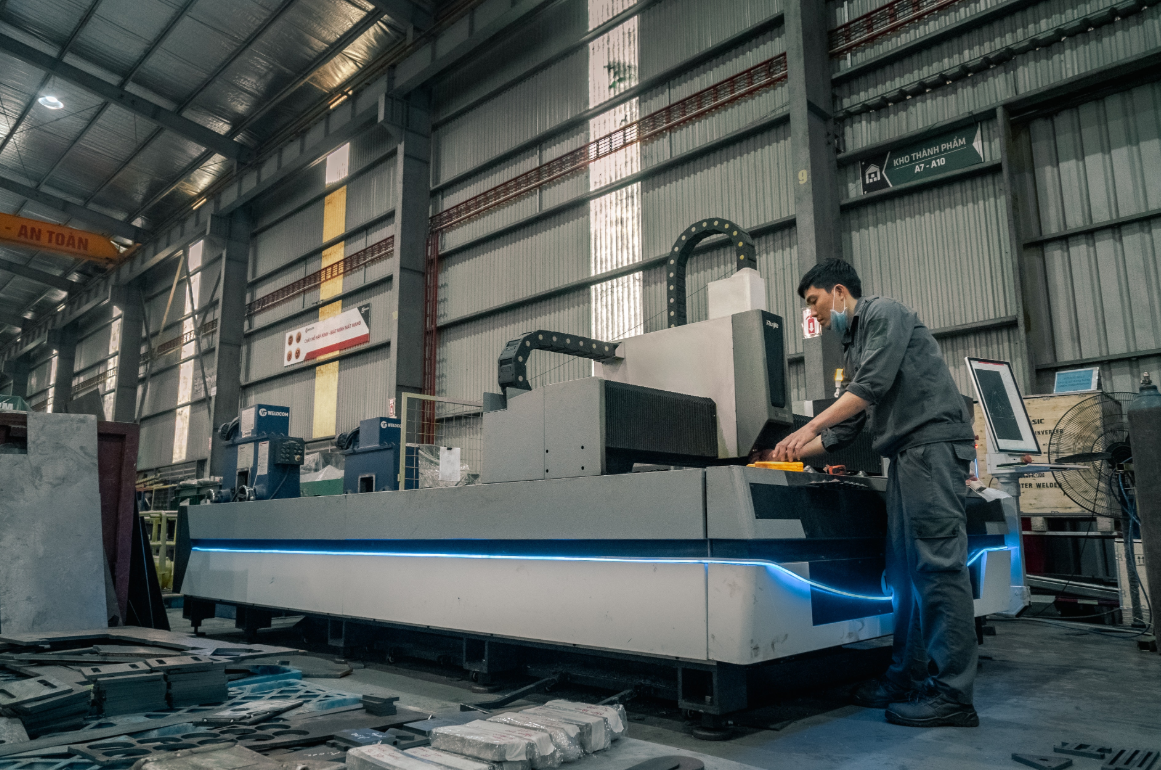

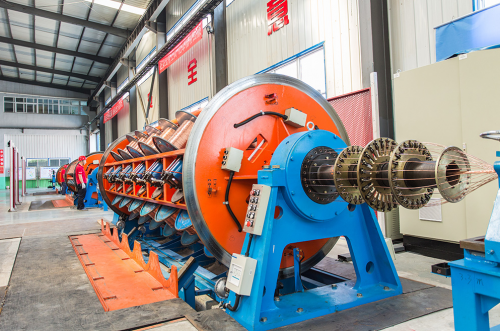

  • Ngành Công nghiệp Máy móc và Thiết bị
    Tăng cường bề mặt của máy móc xây dựng và thiết bị khai thác mỏ

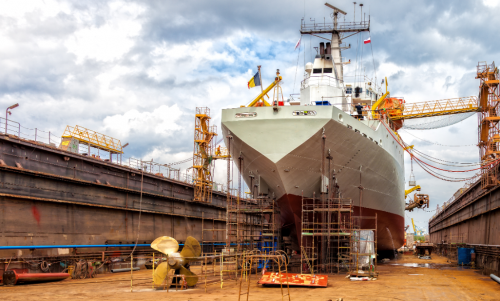

  • Ngành công nghiệp thép và đóng tàu
    Dây chuyền sản xuất mạ điện liên tục và chế tạo các linh kiện lớn

Kết luận

Sóng hài do bộ nguồn mạ điện tạo ra chủ yếu bắt nguồn từ giai đoạn chỉnh lưu và là yếu tố quan trọng ảnh hưởng đến chất lượng điện năng công nghiệp.

Bằng cách sử dụng công nghệ chỉnh lưu đa xung và máy biến áp tự ngẫu dịch pha, có thể đạt được sự triệt tiêu sóng hài chủ động ở phía nguồn điện. Các sóng hài do các cầu chỉnh lưu khác nhau tạo ra sẽ triệt tiêu lẫn nhau trong hệ thống, làm giảm đáng kể dòng điện hài đi vào lưới điện.

Giải pháp này mang lại những ưu điểm sau:

  • 1. Giảm thiểu sóng hài hiệu suất cao
  • 2. Độ tin cậy cao
  • 3. Hệ số công suất cao
  • 4. Áp dụng cho các kịch bản công nghiệp công suất cao

Do đó, trong các ứng dụng nguồn điện DC công suất cao như mạ điện, điện phân và luyện kim, giải pháp chỉnh lưu đa xung máy biến áp tự ngẫu dịch pha đã trở thành một hướng công nghệ quan trọng để cải thiện chất lượng điện năng và đạt được sản xuất xanh.
