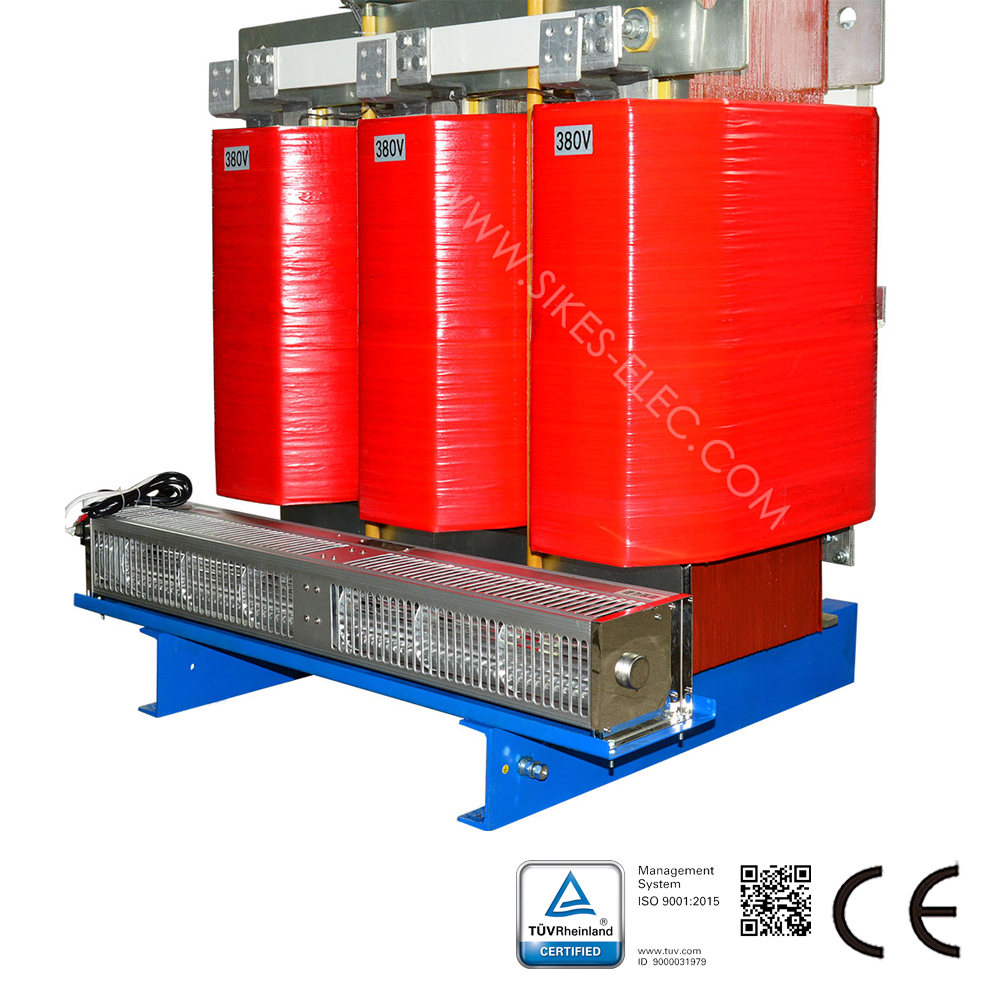

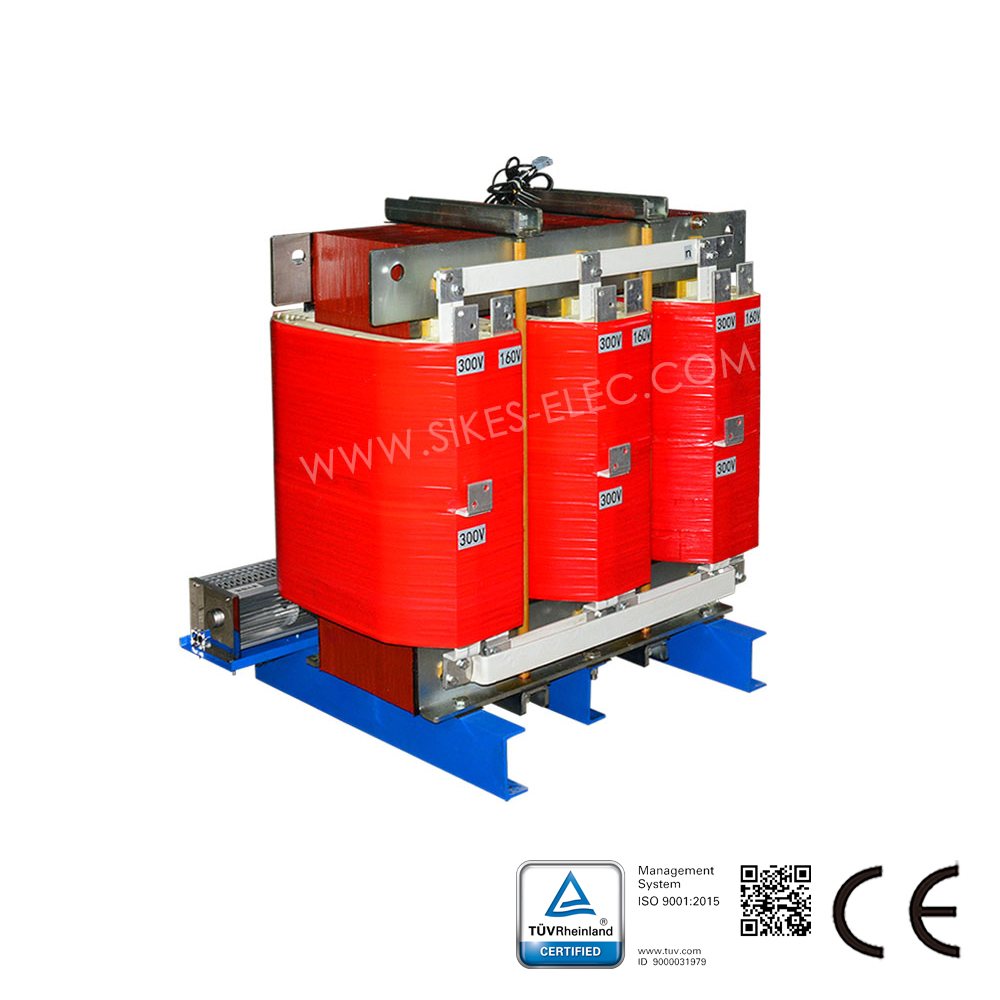

Mô tả sản phẩm máy biến áp chỉnh lưu 12 xung ba pha:
Mục đích:

Máy biến áp chỉnh lưu 12 xung cung cấp nguồn DC để kiểm tra bộ pin, trụ sạc, động cơ xe điện, hệ thống truyền động và cụm động lực. Hoạt động như máy biến áp chính của mạng chỉnh lưu.

Tiêu chuẩn kiểm tra:

1. Điện áp làm việc định mức: AC400V
2. Độ bền điện môi: Lõi sắt – cuộn dây 3000VAC/50HZ/5MA, 10 giây không hư hỏng
3. Điện trở cách điện: Lõi sắt-cuộn dây 1000VDCΩ, điện trở cách điện ≥100MΩ
4. Tiếng ồn: <75db (cách một mét) 5. Sản phẩm tuân thủ nghiêm ngặt tiêu chuẩn IEC và GB

Đặc điểm cấu trúc

Máy biến áp sử dụng tấm thép silic cán nguội định hướng hạt chất lượng cao, lõi sắt và gông là mặt cắt ngang hình chữ nhật dạng cốc bẫy nhiều tầng. Thêm sắt hộp làm kẹp bên cạnh gông sắt trên và dưới được siết chặt bằng vít;

Vật liệu cuộn dây là cuộn nhôm hoặc cuộn đồng. Do công suất, điện áp và dòng điện khác nhau, cuộn dây sơ cấp có thể là loại hình trụ hoặc loại quay, cuộn dây thứ cấp có thể là loại bánh hoặc loại liên tục. Đầu dây ra của cuộn dây sơ cấp và thứ cấp được kết nối với bảng cố định hoặc thanh đồng;

Cấp cách điện: B/F/H;

Cả loại khung mở và loại vỏ đều có sẵn.

Điều kiện vận hành

1. Độ cao <4000m Nhiệt độ môi trường: -30℃~40℃ Khi điều kiện vượt quá trên, sẽ điều chỉnh theo GB6450-86;

2. Độ ẩm ≤85% (Nhiệt độ: 20℃±5℃);

3. Không có khí độc, không có vật liệu dễ cháy nổ, không có bụi hoặc hơi dẫn điện;

4. Không cho phép rung động mạnh và độ dốc thẳng đứng ≤5 độ.
