Định nghĩa Sóng hài

Do sự tồn tại của tải phi tuyến, dạng sóng dòng điện và điện áp trong lưới điện sẽ bị méo thành sóng không hình sin. Thông qua phân tích sóng không hình sin bằng chuỗi Fourier, thành phần có tần số bằng tần số nguồn được gọi là sóng cơ bản. Thành phần có tần số lớn hơn tần số nguồn được gọi là sóng hài.

Nguyên lý cơ bản của APF

Bộ lọc công suất hoạt động (APF) được kết nối song song với lưới điện, áp dụng công nghệ chuyển đổi PWM để tạo ra dòng điện bằng nhưng ngược pha với sóng hài bằng cách thực hiện phát hiện thời gian thực các sóng hài có tải và thành phần phản kháng, được đưa vào hệ thống cung cấp và phân phối điện, từ đó thực hiện chức năng hạn chế sóng hài và bù động phản kháng.

Đặc điểm cơ bản:

1. Theo dõi thời gian thực và bù độngÁp dụng công nghệ kiểm tra dựa trên lý thuyết công suất phản kháng tức thời, thực hiện phát hiện thời gian thực dòng điện sóng hài và tự động theo dõi sự thay đổi sóng hài của lưới điện bằng cách theo dõi và điều khiển dòng điện tức thời. Có khả năng điều khiển cao và đáp ứng nhanh.2. Đặc tính lọc xuất sắcHiệu suất lọc không bị ảnh hưởng bởi trở kháng hệ thống và nguy cơ cộng hưởng.3. Chế độ bù linh hoạtMột máy phục vụ nhiều mục đích, tức là không chỉ lọc dòng điện sóng hài mà còn bù công suất phản kháng, từ đó nâng cao hệ số công suất.4. Giám sát thông minh DSPViệc kiểm tra và tính toán DSP tốc độ cao có thể đảm bảo kiểm tra và điều khiển bù sóng hài chính xác và hiệu quả, đồng thời có chức năng giám sát thông minh và chẩn đoán lỗi tự động; có giao diện truyền thông từ xa và có thể giám sát thời gian thực qua PC.5. Thiết kế chuyển đổi công suất tiên tiếnÁp dụng các phần tử chuyển mạch tần số cao IGBT mới nhất, mạch chính áp dụng công nghệ chuyển đổi dòng điện PWM ba pha, kiểu cầu, điều khiển hoàn toàn, với các đặc điểm như kích thước nhỏ, hiệu suất cao và độ tin cậy cao. Công nghệ ghép kênh tiên tiến thực hiện mở rộng công suất của máy.6. Thiết kế mô-đun tiêu chuẩnMạch công suất và mạch điều khiển áp dụng cấu trúc mô-đun hoặc thành phần, tăng cường độ tin cậy và khả năng bảo trì trong quá trình sử dụng đồng thời thực hiện sản xuất tiêu chuẩn hóa.

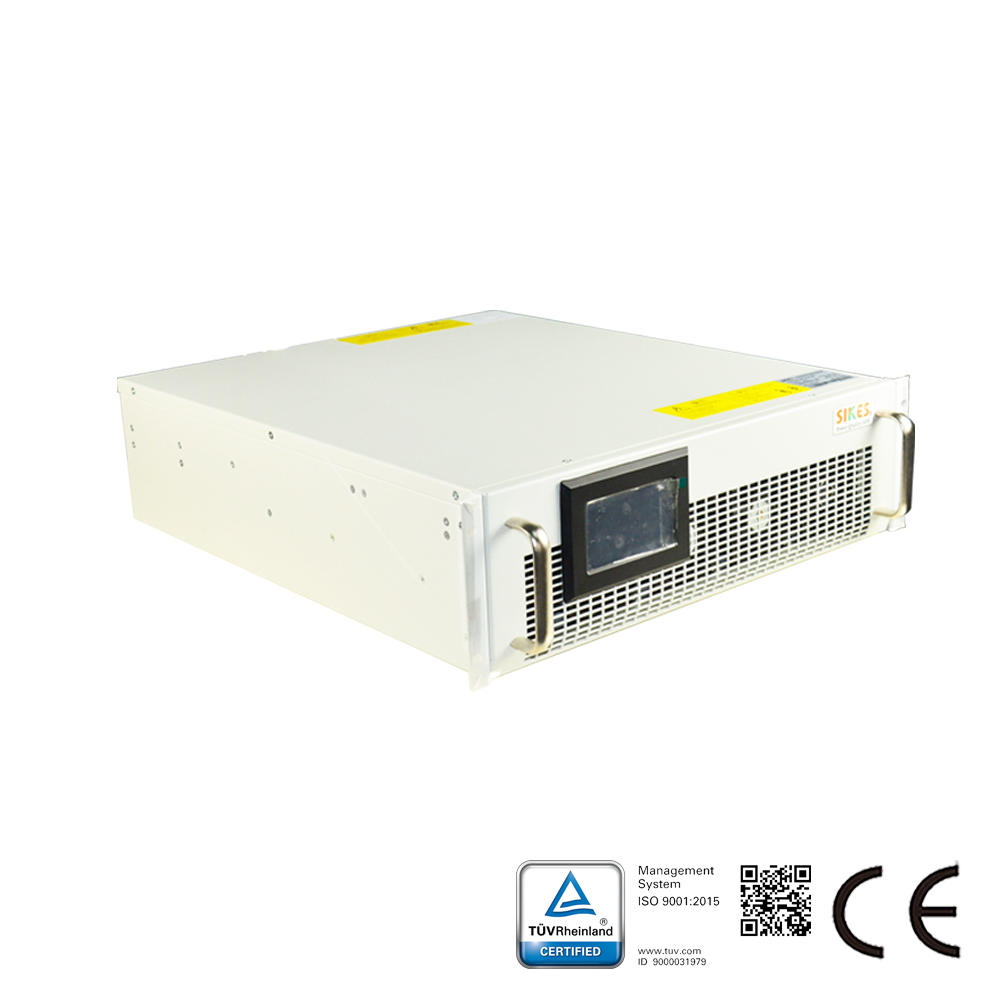

Các tính năng của Bộ lọc Sóng hài Chủ động:
1, Kết hợp mô-đun nhỏ gọn phù hợp cho trung tâm dữ liệu và các phòng máy tính khác nơi không gian hạn chế;
2, Mô hình mô-đun áp dụng cùng một khái niệm thiết kế như mô hình công nghiệp, và khả năng thích ứng môi trường của nó thậm chí còn cao hơn;
3, Tổng thời gian phản hồi của Sikes APF nhỏ hơn 2 mili giây, và sóng hài có thể được bù chính xác để tránh bù quá mức hoặc bù thiếu;
4, Nó có thể bù tức thời sóng hài bậc 2 ~ 50, đây là một phạm vi rộng;
5, Mục tiêu bù có thể được điều chỉnh, để đáp ứng yêu cầu giảm thiểu sóng hài theo cách tiết kiệm chi phí nhất.
6, Với các tùy chọn chức năng phong phú, mức độ bảo vệ của các mô hình công nghiệp có thể lên đến IP43.
7, Mô hình công nghiệp áp dụng cấu trúc tháp với khả năng thích ứng môi trường cao, phù hợp cho các điều kiện vận hành khắc nghiệt;
8, Mô hình công nghiệp được trang bị ống dẫn khí độc lập và kho veneer để đảm bảo hoạt động ổn định của máy.
