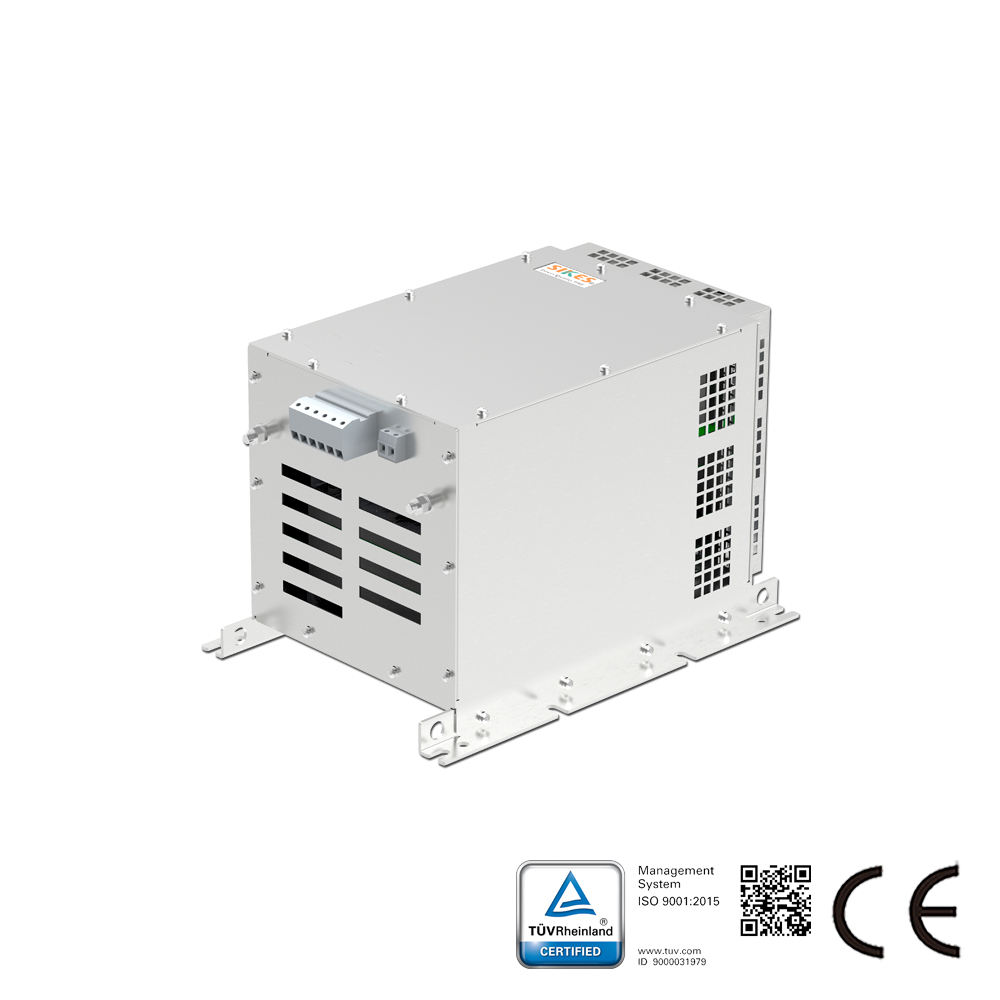

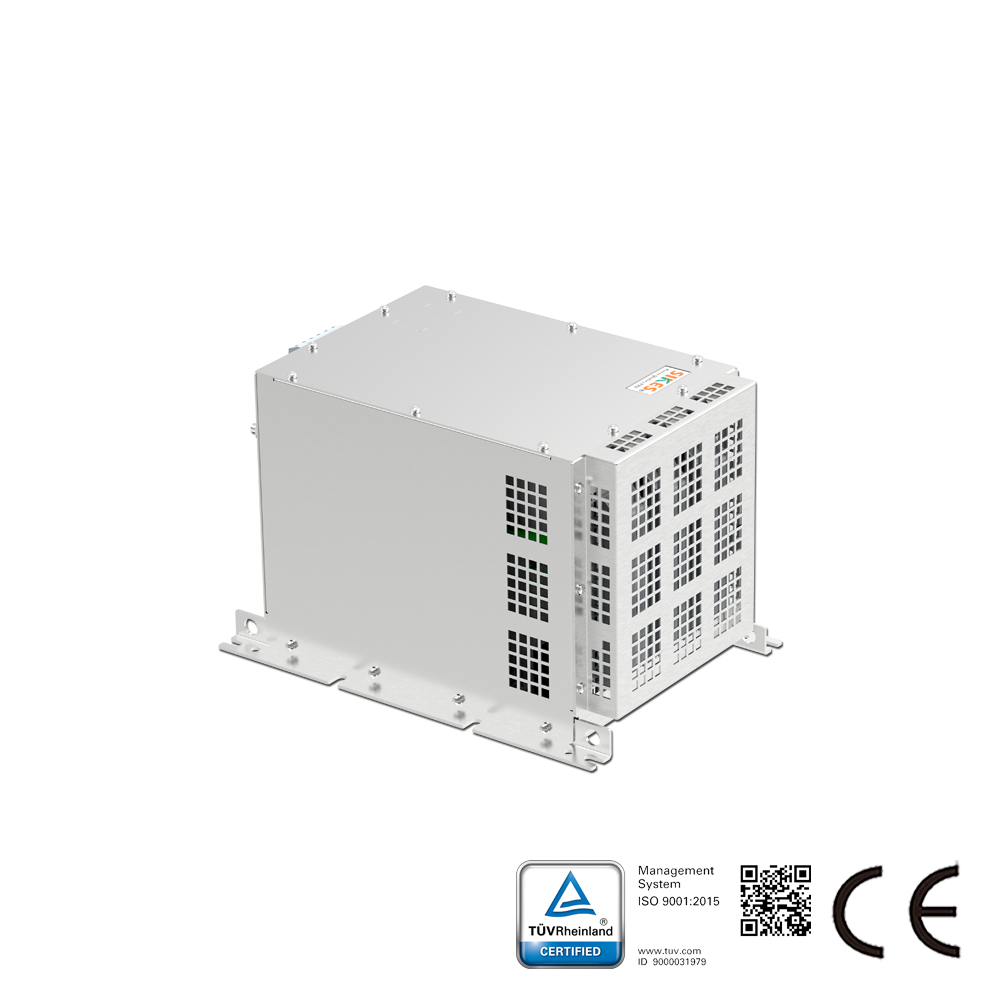

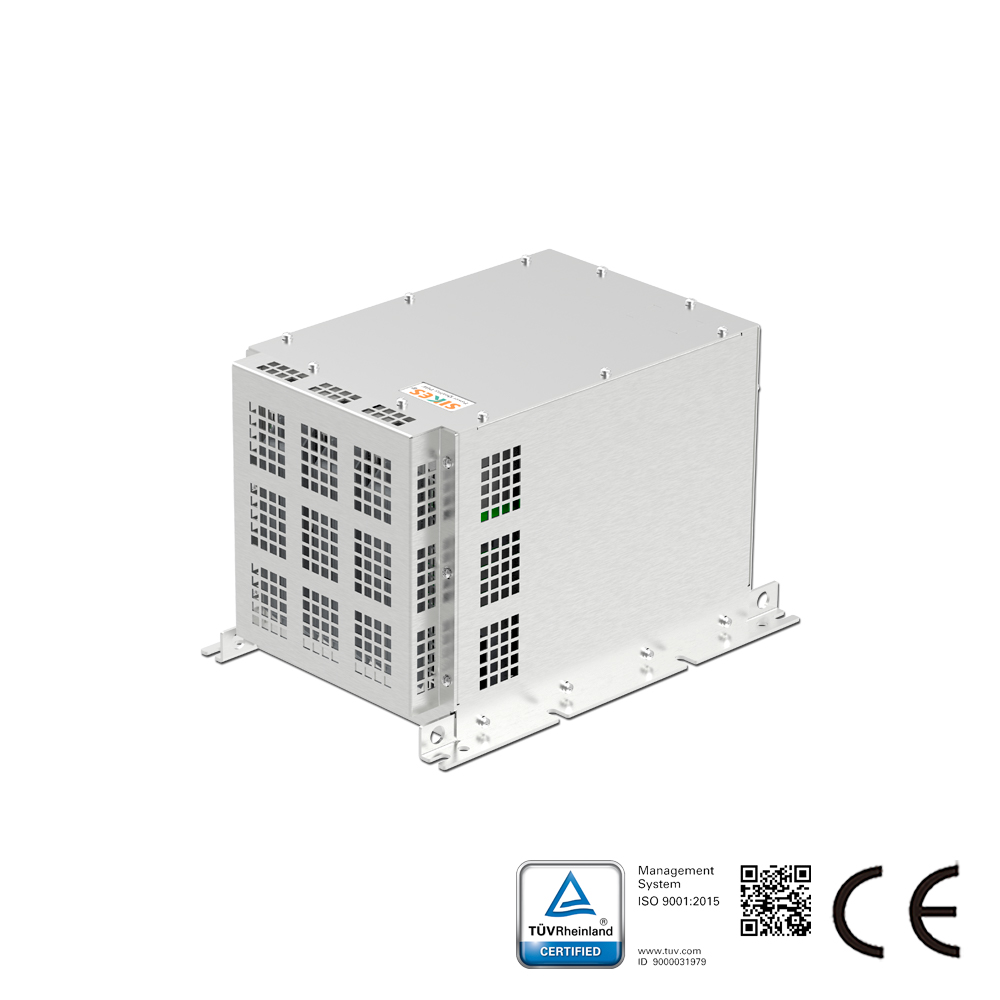

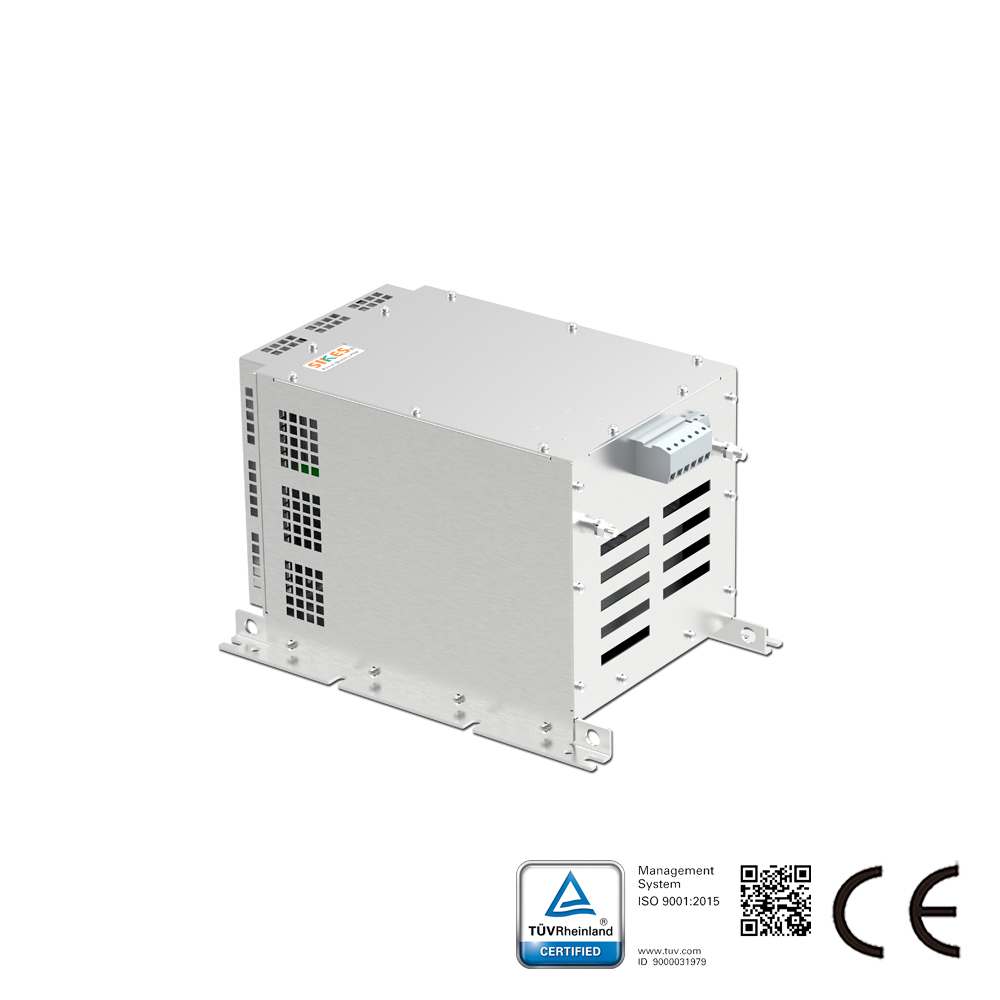

Bối cảnh Nghiên cứu & Phát triển Sản phẩm:

Các hệ thống HVAC hiện đại, trung tâm dữ liệu và hệ thống thông gió vận tải đường sắt sử dụng rộng rãi quạt EC nam châm vĩnh cửu. Các quạt này tích hợp bộ truyền động chỉnh lưu-nghịch lưu tích hợp hoạt động như tải phi tuyến, với điện dung lưu trữ năng lượng liên kết DC nhỏ hơn đáng kể so với bộ truyền động tần số thay đổi truyền thống. Trong quá trình hoạt động, chúng tạo ra dòng điện hài bậc 5, 7, 11 và 13 đáng kể. Nếu sử dụng bộ lọc hài VFD tiêu chuẩn, có thể dễ dàng xảy ra cộng hưởng giữa lưới điện, bộ lọc và bộ truyền động EC, dẫn đến các vấn đề hệ thống như quá áp liên kết DC, giảm tốc độ quạt, ngắt bảo vệ bộ truyền động, kích hoạt sai hệ thống tự động hóa tòa nhà và quá nhiệt thiết bị phân phối điện.

Bộ lọc hài chuyên dụng này cho quạt EC được tối ưu hóa cụ thể dựa trên đặc điểm điện dung liên kết DC thấp của bộ truyền động EC. Nó được thiết kế để loại bỏ rủi ro cộng hưởng từ cấp độ cấu trúc liên kết, đạt được sự giảm thiểu hài ổn định cho các cụm nhiều quạt EC, và đáp ứng các yêu cầu chất lượng điện năng tiêu chuẩn cao của các dịch vụ tòa nhà, trung tâm dữ liệu, cơ sở phòng sạch y tế, vận tải đường sắt và các ứng dụng đòi hỏi khác.

Nguyên lý Hoạt động của Sản phẩm:

Thiết bị được lắp nối tiếp ở đầu nguồn cấp điện chính cho quạt EC. Nó bao gồm các cuộn kháng lọc tuyến tính, tụ điện lọc méo thấp và các thành phần khác. Nó hấp thụ chính xác dòng điện hài do quạt EC tạo ra ở các tần số khác nhau, đồng thời ngăn chặn các hài từ các tải phi tuyến khác ở phía lưới điện xâm nhập trở lại bộ truyền động quạt. Được trang bị bù công suất phản kháng tích hợp, nó cũng tối ưu hóa hệ số công suất hệ thống, làm sạch dạng sóng dòng điện đầu vào và giảm tổn thất hài trong hệ thống phân phối điện.

Thông số kỹ thuật chính:
Hiệu suất triệt tiêu sóng hài: Trong điều kiện đầy tải, THDi dòng điện đầu vào ≤ 5%, THDu điện áp < 3%, hiệu suất giảm thiểu > 85%, đáp ứng các yêu cầu của GB/T 14549-2005 «Chất lượng điện năng – Sóng hài trong lưới cung cấp công cộng» và IEEE Std 519-2014.
Đặc tính tổn hao: Tổn hao chèn tổng thể ≤ 4,5%. Các cuộn kháng được chế tạo từ thép silic có độ từ thẩm cao, tổn hao thấp bằng quy trình ngâm tẩm chân không, với giới hạn tăng nhiệt độ ≤ 100K.
Bù công suất phản kháng: Sau khi vận hành, hệ số công suất hệ thống duy trì ổn định ở mức ≥ 0,99 (tại dòng điện định mức), loại bỏ phí phạt công suất phản kháng.
Khả năng thích ứng tải: Một bộ lọc duy nhất có thể hỗ trợ đồng thời nhiều quạt EC, cho phép khởi động/dừng độc lập, điều khiển tốc độ theo cấp và vận hành gián đoạn từng quạt riêng lẻ.
Khả năng thích ứng môi trường: Dải nhiệt độ hoạt động định mức từ –25°C đến +45°C, độ ẩm tương đối từ 5% đến 90% (không ngưng tụ), cấp bảo vệ IP20 trong nhà. Phù hợp cho phòng máy chủ trung tâm dữ liệu, phòng thiết bị ngầm, cơ sở sản xuất sạch và phòng máy thông gió giao thông đường sắt.

Các kịch bản ứng dụng điển hình:
Quạt EC cho điều hòa chính xác trong trung tâm dữ liệu, thiết bị thông gió trong phòng mổ sạch của bệnh viện, thiết bị xử lý không khí tươi AHU trong khu thương mại phức hợp, cụm quạt hút gió cho đường hầm/tàu điện ngầm, hệ thống thông gió kho lạnh và chuỗi lạnh, hệ thống xả thải phòng thí nghiệm tinh khiết, thiết bị điều hòa nhiệt độ và độ ẩm không đổi trong cơ sở công nghiệp, và hệ thống quạt EC cụm cho tháp giải nhiệt.

Giá trị ứng dụng kỹ thuật:
Kéo dài tuổi thọ hệ thống phân phối điện: Giảm đáng kể tổn thất nhiệt bổ sung trong máy biến áp, thiết bị đóng cắt và cáp do sóng hài gây ra, ngăn ngừa giảm công suất máy biến áp, giảm thiểu rủi ro quá nhiệt cáp, lão hóa và nguy cơ cháy do quá tải dây trung tính.
Hệ thống tự động hóa tòa nhà ổn định: Loại bỏ nhiễu điện từ sóng hài, đảm bảo hoạt động chính xác và đáng tin cậy của bộ điều khiển DDC, cảm biến nhiệt độ/độ ẩm/chênh lệch áp suất và hệ thống liên kết tòa nhà, đồng thời ngăn ngừa gián đoạn logic điều khiển thông gió.
Kéo dài tuổi thọ quạt EC: Ức chế tổn thất lõi, rung động, tiếng ồn bất thường và cảnh báo lỗi truyền động thường xuyên do sóng hài gây ra trong động cơ, kéo dài tuổi thọ tổng thể của cụm quạt EC và giảm tần suất vận hành và bảo trì.
Đáp ứng nghiệm thu dự án: Đảm bảo chất lượng điện năng trong các dự án chuyên biệt như phòng máy chủ, bệnh viện, trung tâm dữ liệu và giao thông đường sắt đạt tiêu chuẩn ngay lần đầu, vượt qua kiểm tra của cơ quan điện lực, cơ quan quản lý cơ điện và cơ quan phòng cháy chữa cháy, đồng thời tránh bị phạt do sóng hài vượt ngưỡng.
Tiết kiệm chi phí vòng đời và hiệu quả năng lượng: Tối ưu hóa hệ số công suất, giảm tổn thất phân phối, giảm chi phí điện dài hạn, loại bỏ nhu cầu nâng cấp hoặc tăng tiết diện cáp, và giảm đầu tư ban đầu cho việc nâng cấp hệ thống phân phối.
