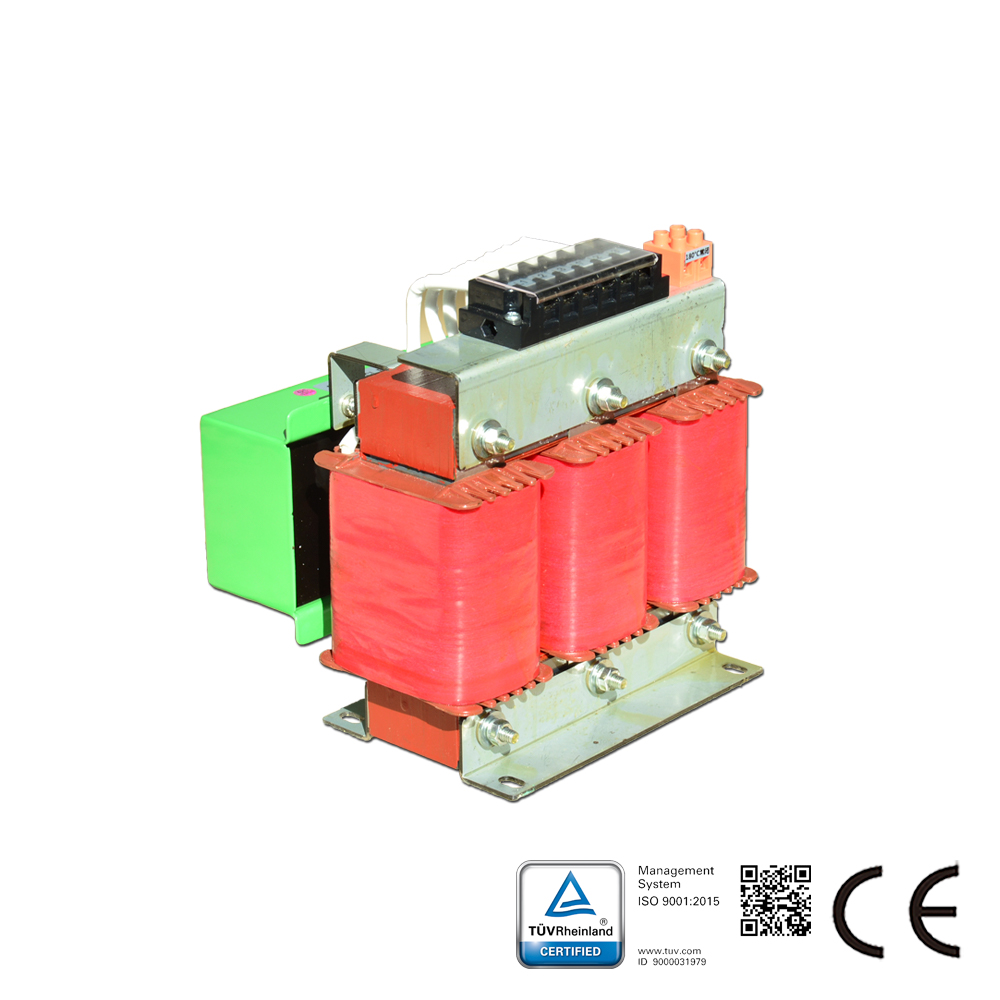

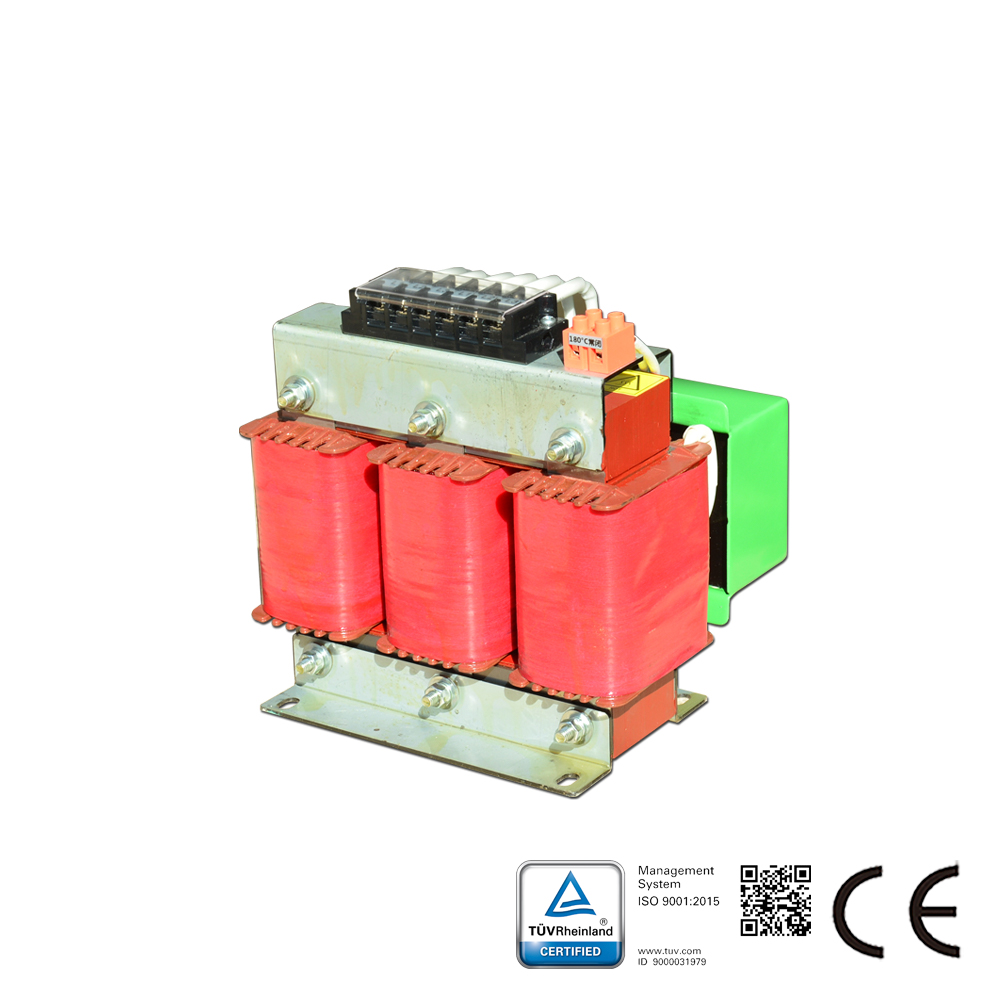

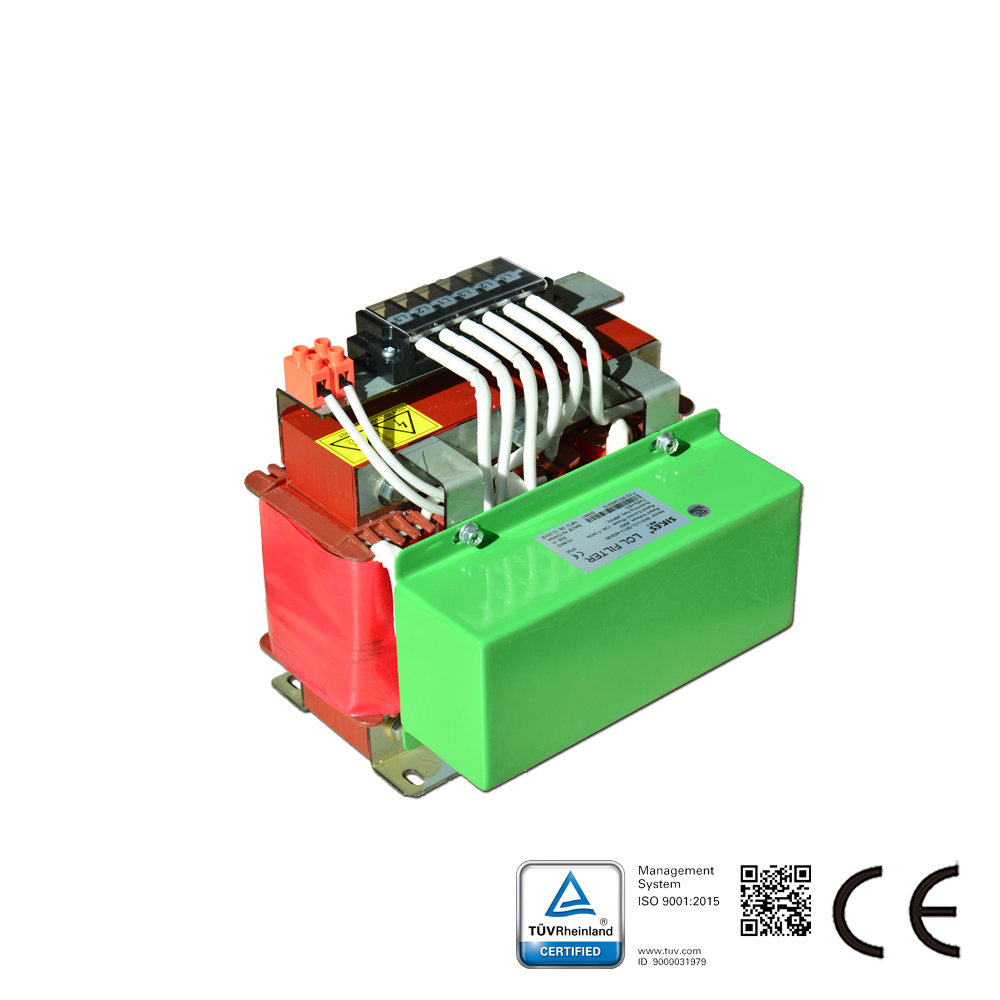

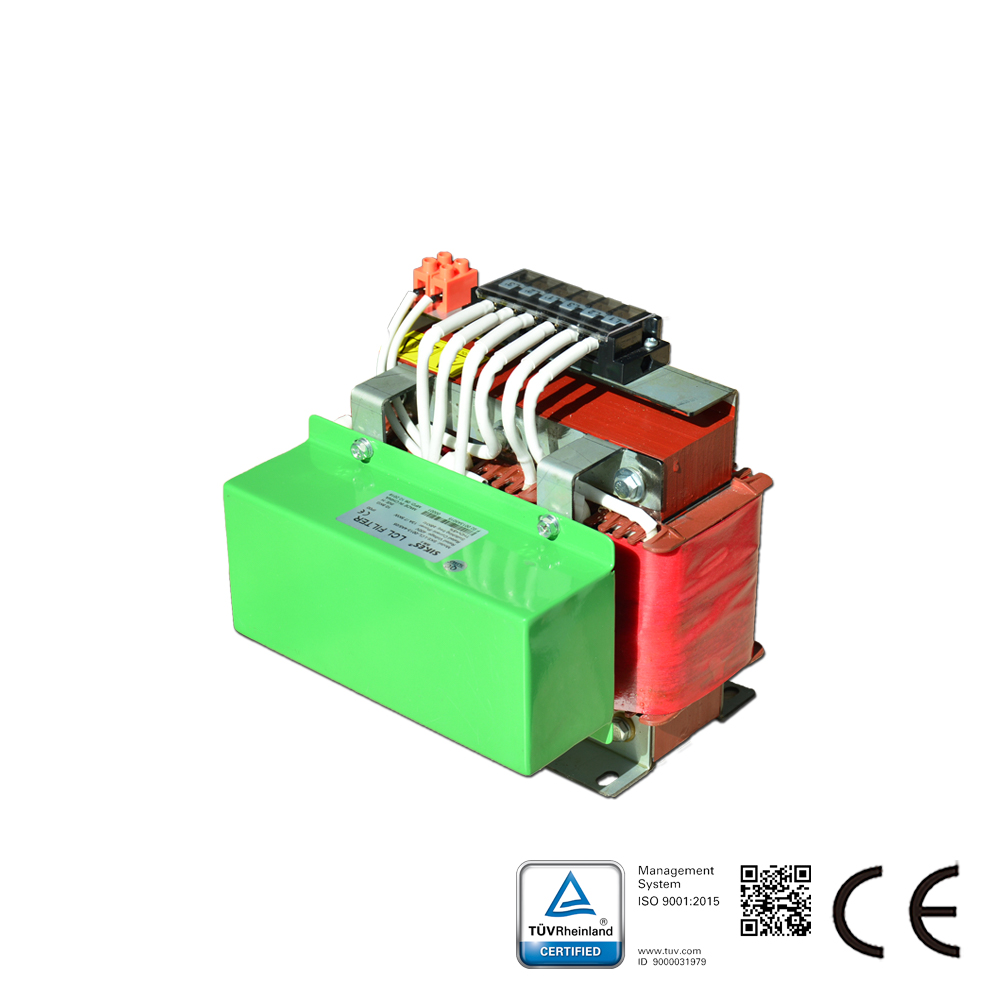

Mô tả bộ lọc LCL:

Bộ lọc LCL được thiết kế để giải quyết vấn đề điện áp hài khi kết nối lưới điện, chuyển đổi dạng sóng điện áp PWM thành sóng sin thuần túy, giảm méo dạng cho lưới điện và đảm bảo toàn bộ hệ thống hoạt động tốt. Bộ lọc LCL cũng hạn chế các sóng hài dòng điện.

Đặc điểm của bộ lọc LCL:
Cải thiện chất lượng điện năng cho Bộ biến đổi tích cực (AIC)
Suy giảm cao tần số xung về phía lưới điện
Điện trở giảm chấn tích hợp để triệt tiêu dao động dòng điện
Cấp bảo vệ: IP00
Có thể thay đổi theo yêu cầu cụ thể của khách hàng
Thiết kế tuân thủ chứng nhận CE

Dữ liệu kỹ thuật và điều kiện đo lường của bộ lọc LCL:
Điện áp định mức: 400 V AC (50/60 Hz)
Dòng điện định mức: Tham chiếu ở nhiệt độ định mức 50 °C1)
Điện áp thử nghiệm: 2240 V DC, 2 s (pha/pha), 2720 V DC, 2 s (pha/vỏ)
Khả năng quá tải: 1,5 lần dòng điện định mức trong 3 phút mỗi giờ
Tần số sóng mang của bộ biến đổi tích cực (AIC)/ biến tần: 2 kHz … 8 kHz
Tần số động cơ: 0 Hz … 100 Hz
Chiều dài cáp động cơ: nhỏ hơn 150 m
Độ ồn: xấp xỉ 72 dB
Cấp khí hậu (IEC 60068-1): 25/100/21

Đầu nối:
Khối đầu nối chống chạm ngón tay (16 A đến 66 A)
Thanh cái cho cuộn kháng AIC và cuộn kháng đường dây (100 A đến 400 A)

Ứng dụng của bộ lọc LCL:
Bộ biến đổi nguồn tích cực (AIC), Biến tần bốn góc phần tư, Ứng dụng năng lượng mặt trời (PV) và các ứng dụng năng lượng tái tạo khác yêu cầu bộ biến đổi kiểu nối lưới.
