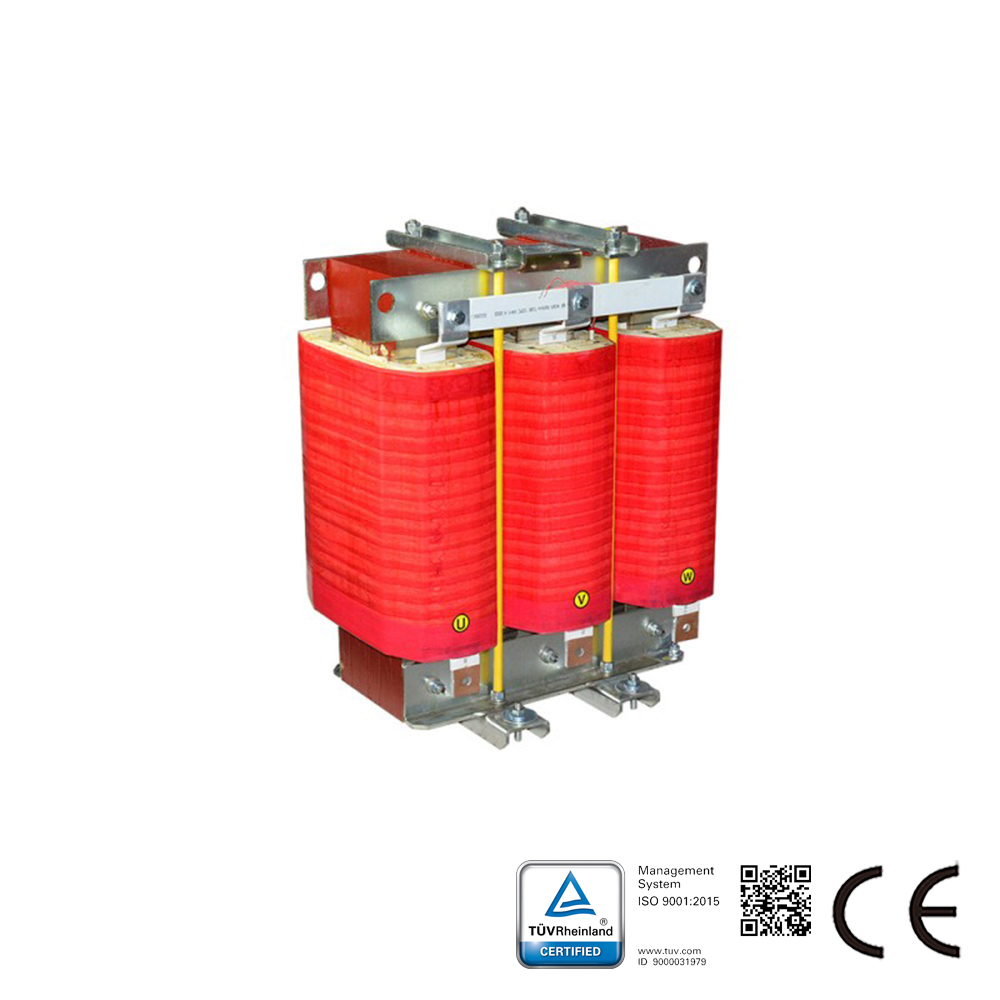

Cuộn kháng tải được thiết kế để kiểm tra bộ biến tần.

Đặc điểm của cuộn kháng tải ba pha:
Cuộn dây sử dụng cấu trúc cuộn lá, có điện trở DC nhỏ, khả năng chịu ngắn mạch và khả năng quá tải ngắn hạn mạnh;
Việc sử dụng vật liệu cách điện composite với cấp cách điện F hoặc H cho phép sản phẩm duy trì hiệu suất đáng tin cậy trong điều kiện làm việc khắc nghiệt;
Cuộn kháng có mật độ từ thông thấp, độ tuyến tính tốt, khả năng quá tải mạnh và độ ồn thấp;
Lõi sắt sử dụng thép silicon định hướng cán nguội tổn hao thấp, cuộn kháng có tổn hao thấp, hiệu suất cao và độ tăng nhiệt thấp.

Thông số của cuộn kháng tải:
Công suất định mức: 0,55kvar-1000kvar
Dải điện áp: 380-460V
Giá trị điện cảm: 0,49-20,0mH
Chế độ làm việc: làm việc ngắn hạn hoặc làm việc dài hạn (từ hai giờ trở lên ở dòng điện định mức)
Sai số giá trị điện cảm: ±10%, dòng điện đầu vào ngắn mạch UVW, RST.
Loại pha: ba pha
Tần số: 50-60Hz
Chế độ làm mát: AN/AF
Cấp cách điện: F/H
Độ cao: 1000m, giá trị tần số vận hành giảm tương ứng khi trên 1000m.
Dải nhiệt độ: -25℃~45℃.
Nhiệt độ lưu trữ: -40℃~70℃
Độ ẩm vận hành: tương đối 10%-90%
Chống ô nhiễm: cấp 3
Mức chống sương muối: độ mặn 0,1mg/m³
Tiêu chuẩn: IEC289:1987 choke, GB10229-88 choke (tương đương IEC289:1987), JB9644-1999 choke cho truyền tải điện bán dẫn
