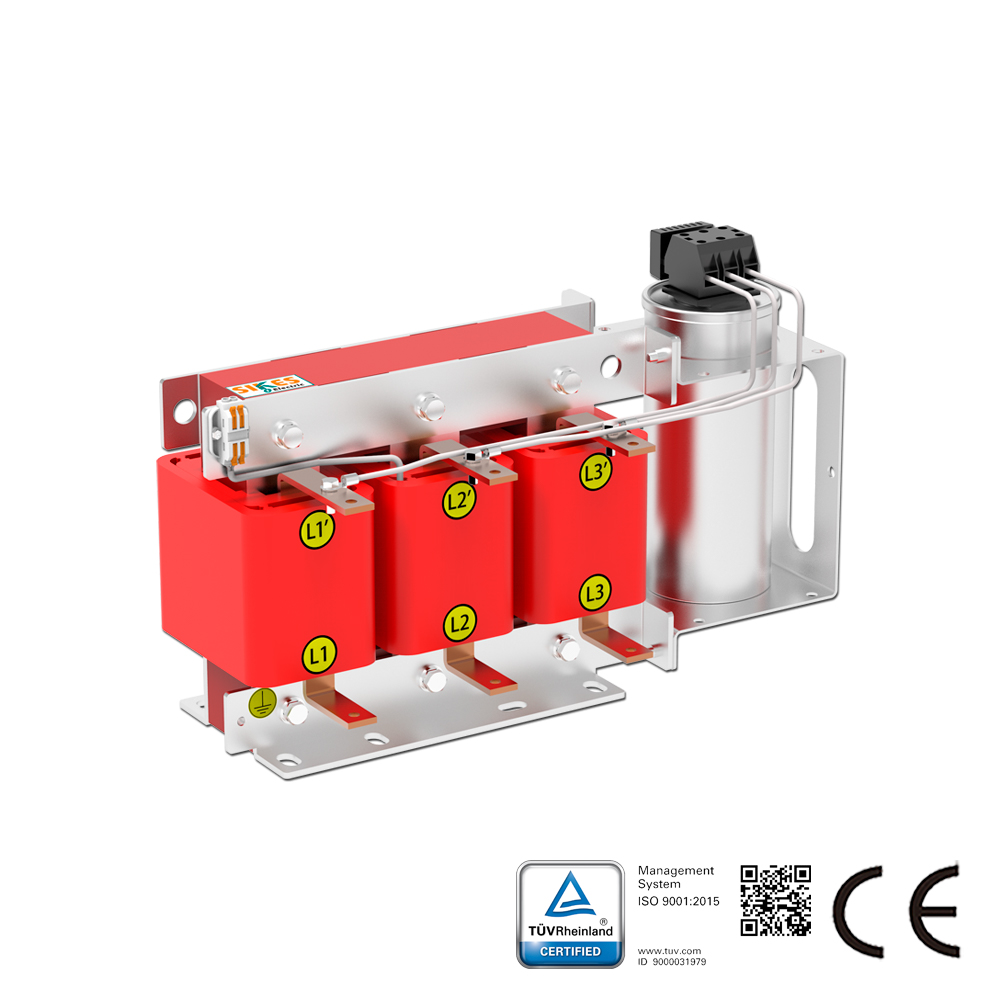

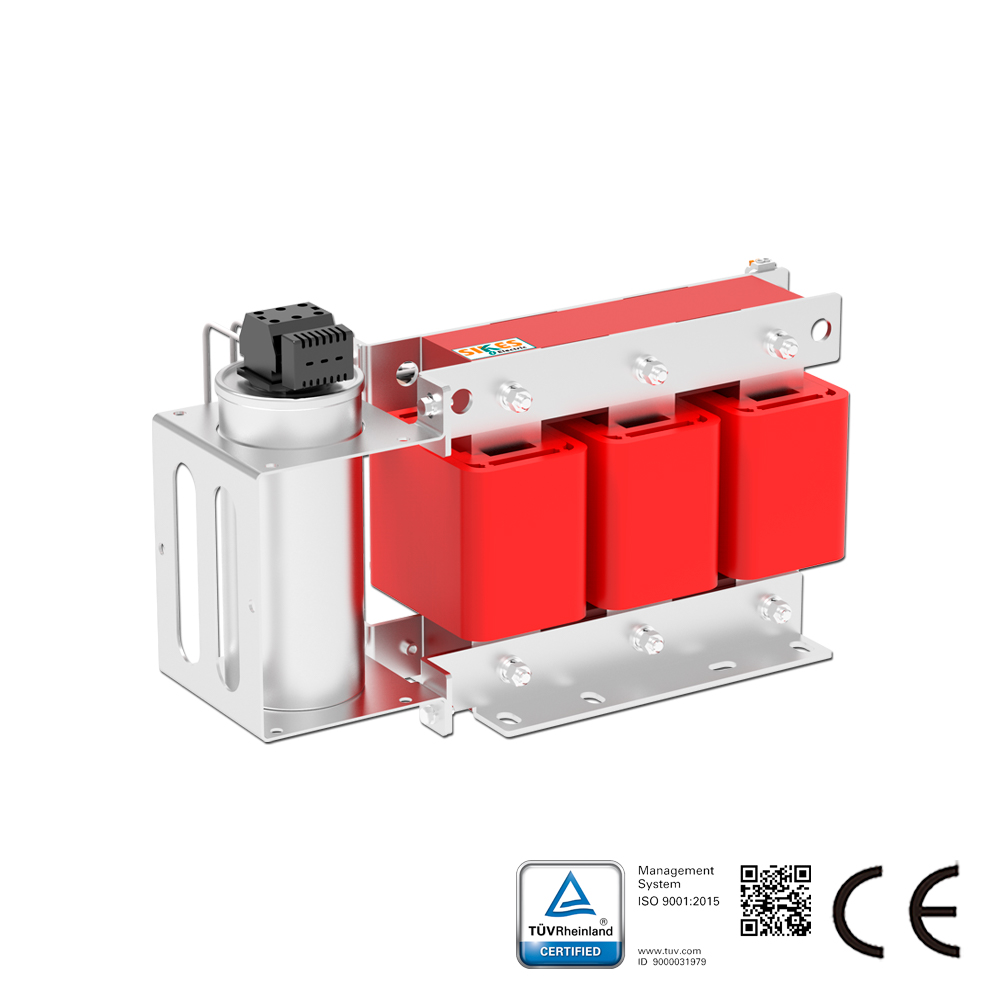

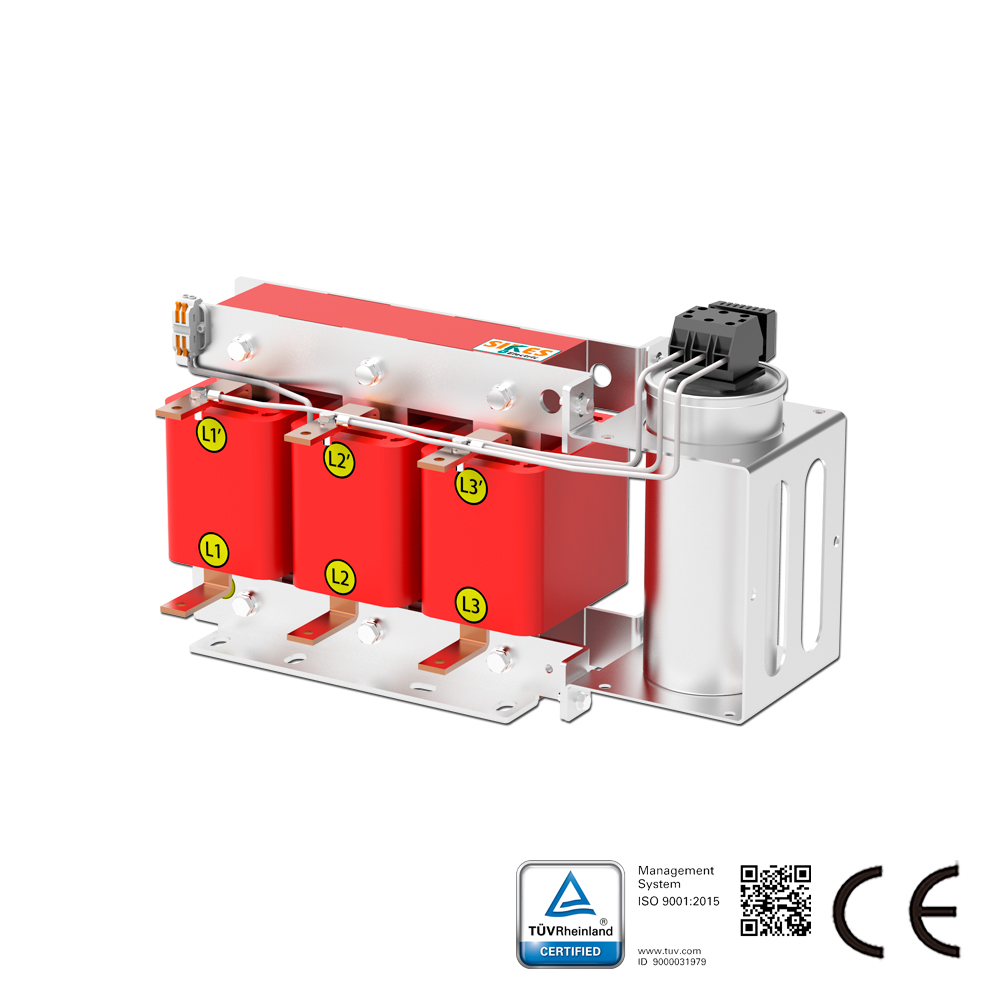

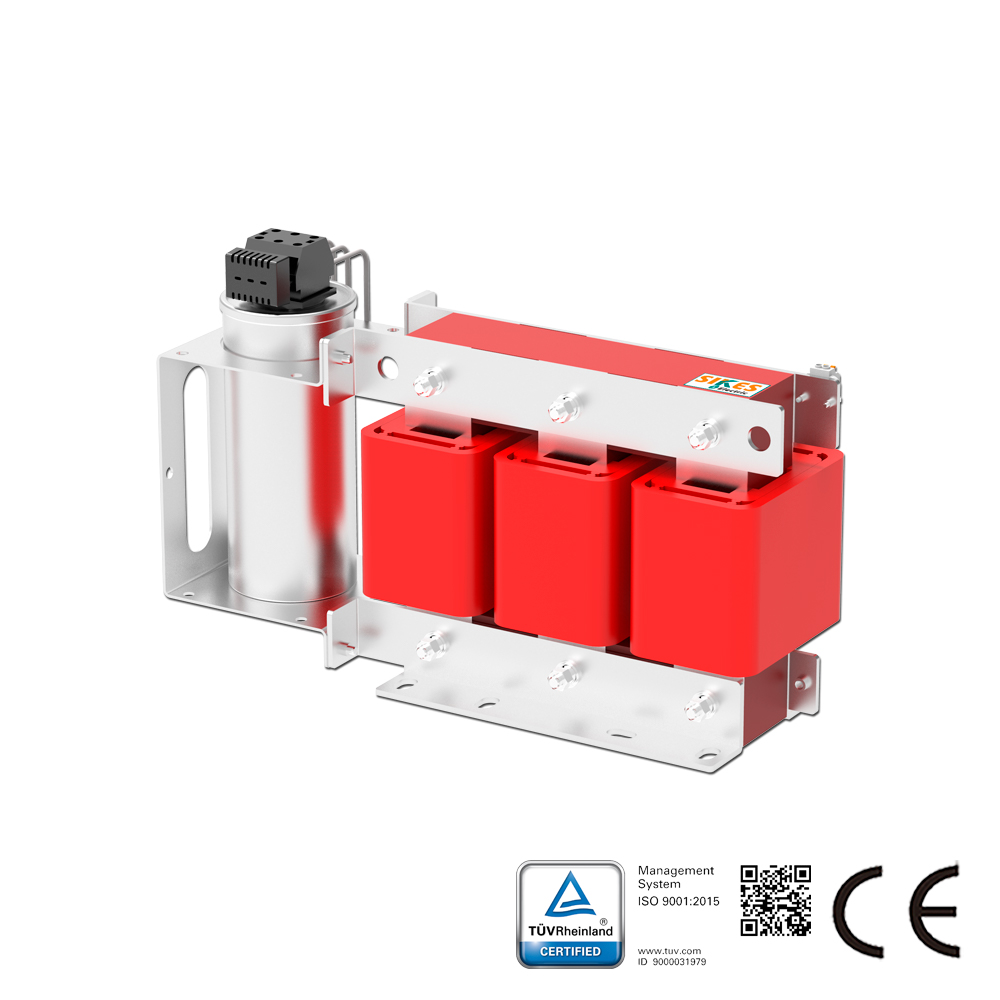

Mô tả Bộ lọc sóng sin:

Bộ lọc sóng sin dòng SF chuyển đổi tín hiệu đầu ra PWM của bộ truyền động động cơ thành sóng sin mượt mà với dư lượng thấp;
Giảm hiện tượng cộng hưởng do điện dung phân tán và điện cảm của cáp dài (dài hơn 50 mét);
Loại bỏ điện áp động cơ quá mức do dv/dt cao gây ra,
Giảm tiếng ồn của động cơ bằng ứng dụng bộ lọc;
Kéo dài tuổi thọ động cơ;
Bảo vệ cách điện động cơ;
Tăng khoảng cách truyền dẫn;
Với ứng dụng của bộ lọc này, động cơ thông thường có thể thay thế động cơ tần số biến đổi.

Đặc điểm của Bộ lọc sóng sin:

Bộ lọc sóng sin Sikes cho các động cơ servo khác nhau của hệ thống VSD (đặc biệt cho bộ biến tần hoặc bộ nguồn chuyển mạch), được thiết kế để thay đổi điện áp đầu ra PWM của bộ biến tần và tạo ra điện áp gần như hình sin. Dòng thụ động được thiết kế để sử dụng trong mạng 380v-480v.
Sikes cung cấp cho bạn một lựa chọn kinh tế khác ngoài bộ lọc Schaffner và MTE.

Dữ liệu kỹ thuật Bộ lọc sóng sin:
Dải điện áp danh định: 3*380 đến 500VAC±10%
Tần số động cơ: 0-120Hz;
Tần số chuyển mạch: ≧ 4kHz;
Điện áp gợn sóng dư: THDv<5%
Sụt áp ở dòng điện định mức: ≦10%（50HZ）;
Chiều dài cáp động cơ: Lên đến 2000m;
Chế độ làm việc: Liên tục cho hoạt động trong nhà
Công suất đầu vào định mức của bộ truyền động động cơ: 3,7kw đến 630kw;
Hiệu suất: 98 đến 99%@điện áp và công suất đường dây danh định
Khả năng quá tải: 150% 60S, 120% 60 phút
Điện áp thử nghiệm: 2240VDC, 2s (đường dây/đường dây) 2720VDC, 2s (đường dây/vỏ)
Độ bền điện môi: AC4000V/5mA/60s
Điện trở cách điện: lõi-cuộn dây, ≧100MΩ（DC1000V）;
Phân loại khí hậu (IEC60068-1): 25/100/21
Bảo vệ: IP30 (IP40/IP54 theo yêu cầu), trong nhà: IP20
Làm mát: Không khí cưỡng bức bên trong
Loại tải: tải động cơ điển hình; máy biến áp tăng áp tiêu chuẩn; tải tuyến tính khác;
Dải điện áp danh định: 220V
Tần số động cơ: 0-120Hz;
Tần số chuyển mạch: ≧ 6kHz;
Điện áp gợn sóng dư: THDv<5%
Chiều dài cáp động cơ: Lên đến 2000m;
Chế độ làm việc: Liên tục cho hoạt động trong nhà
Công suất đầu vào định mức của bộ truyền động động cơ: 3,7kw đến 630kw;
Hiệu suất: 98 đến 99%@điện áp và công suất đường dây danh định
Khả năng quá tải: 150% 60S, 120% 60 phút
Điện áp thử nghiệm: 2240VDC, 2s (đường dây/đường dây) 2720VDC, 2s (đường dây/vỏ)
Độ bền điện môi: AC4000V/5mA/60s
Điện trở cách điện: lõi-cuộn dây, ≧100MΩ（DC1000V）;
Phân loại khí hậu (IEC60068-1): 25/100/21
Bảo vệ: IP30 (IP40/IP54 theo yêu cầu), trong nhà: IP20
Làm mát: Không khí cưỡng bức bên trong
Loại tải: tải động cơ điển hình; máy biến áp tăng áp tiêu chuẩn; tải tuyến tính khác;

Tiêu chuẩn kỹ thuật Bộ lọc sóng sin:
Tụ điện: CEI EN 60831-1/2, IEC 831-1/2
Thiết bị: CEI EN60439-1, IEC 439-1, IEC 60939

Ứng dụng bộ lọc sóng sin:
Máy thở, băng tải, máy bơm
Hệ thống HVAC, máy nén
Thang máy, cần cẩu, năng lượng gió, UPS, EPS
Truyền động động cơ với cáp dài
Truyền động động cơ với nhiều động cơ song song
Ứng dụng điện áp trung bình (được triển khai phía trước máy biến áp tăng áp)
