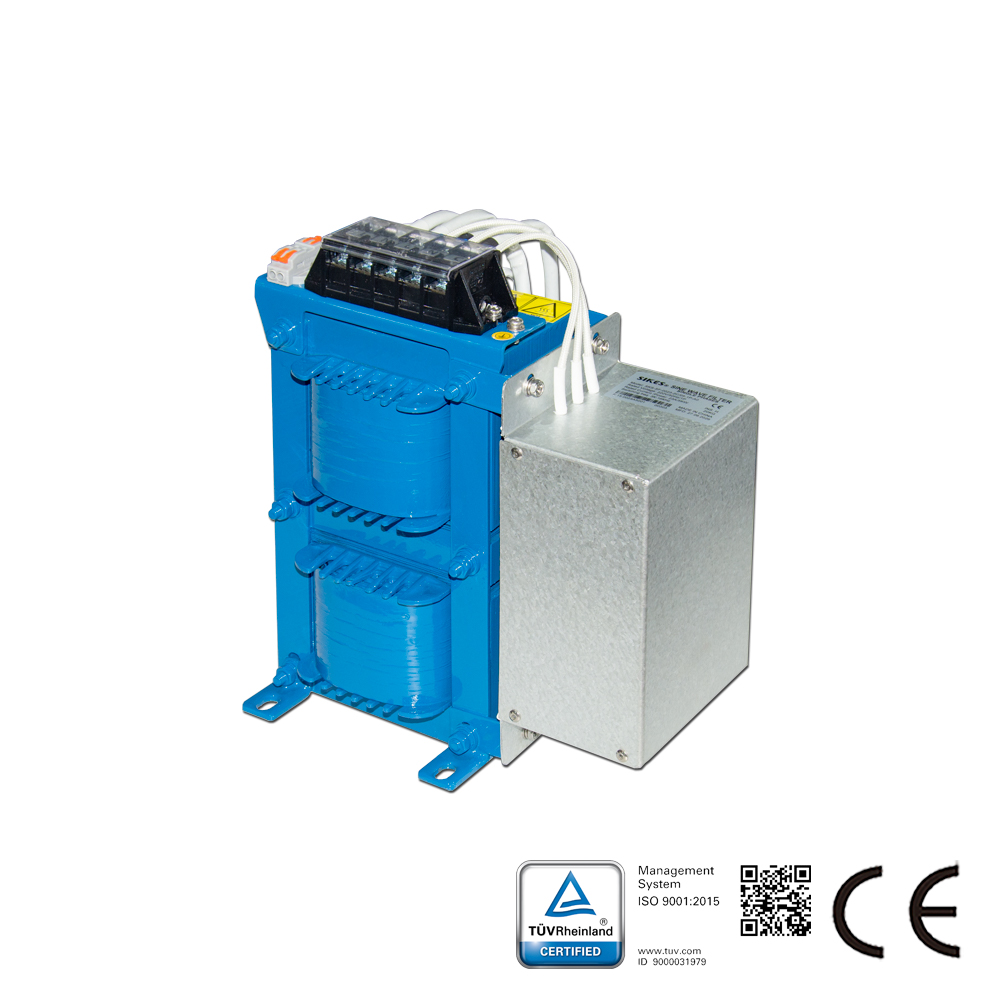

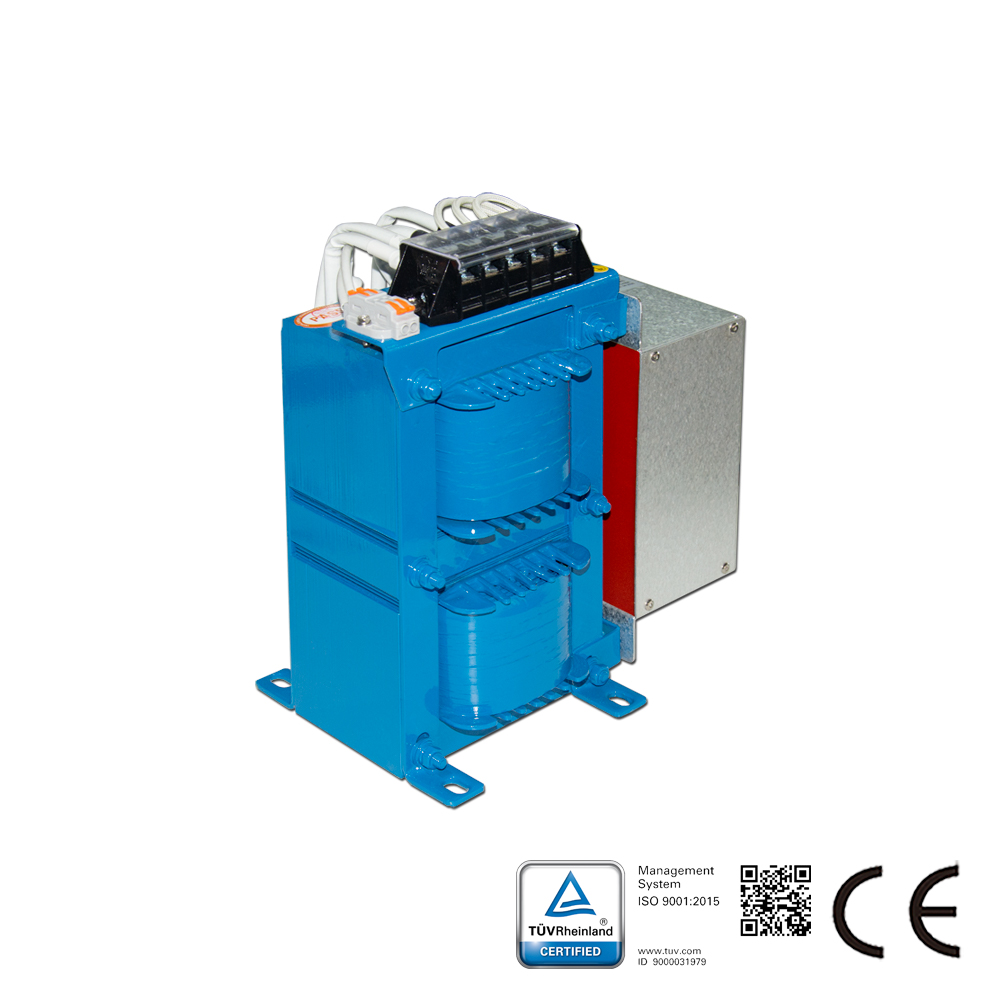

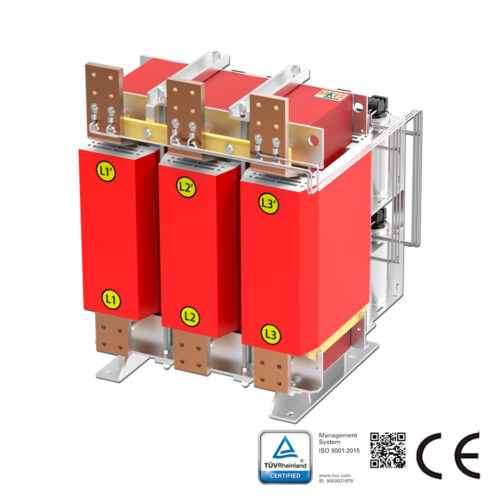

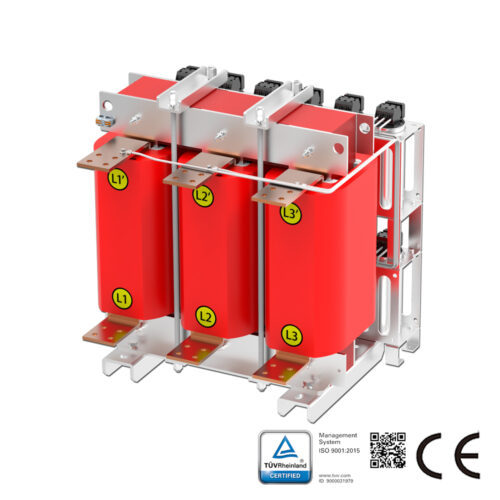

Mô tả ngắn gọn về bộ lọc sóng sin:

Bộ lọc sóng sin của Sike được sử dụng trong các bộ truyền động động cơ trong nhiều hệ thống truyền tải (đặc biệt là trong bộ biến tần hoặc thiết bị cung cấp điện chuyển mạch). Bộ lọc thụ động được thiết kế để chuyển đổi điện áp không sin do bộ biến tần, v.v. tạo ra, để tạo thành dạng sóng điện áp tương tự như sóng sin. Chủ yếu được sử dụng trong lưới điện công nghiệp 380 đến 480V. Vì độ sụt áp của bộ lọc này thấp hơn nhiều so với tiêu chuẩn thị trường hiện tại, nó có thể đảm bảo điện áp đầu vào động cơ rất cao. Nó có thể giảm tiếng ồn và bảo vệ các động cơ tương đối nhạy cảm, cho phép sử dụng cáp động cơ rất dài, lên đến 2000 mét. Các ngành ứng dụng điển hình: luyện kim, than, hóa dầu, xử lý nước, năng lượng mới, v.v. Thông thường, nếu khoảng cách giữa biến tần nội địa và tải vượt quá 50 mét, phải thêm cuộn kháng. Nếu có yêu cầu về dạng sóng đầu ra của biến tần, phải thêm bộ lọc sóng sin; nếu khoảng cách giữa các biến tần nhập khẩu vượt quá 100 mét, cần phải thêm bộ lọc sóng sin. Khoảng cách này đề cập đến chiều dài kết nối. Chi phí sản xuất của bộ lọc sóng sin tương đối cao. Thông thường, nếu không có yêu cầu đặc biệt, chỉ cần chọn bộ lọc đặc biệt cho bộ biến tần hoặc cuộn kháng đầu ra là đủ.

Đặc tính của bộ lọc sóng sin:

Bộ lọc sóng sin Sikes cho các động cơ servo khác nhau của hệ thống VSD (đặc biệt cho bộ biến tần hoặc bộ cấp nguồn chuyển mạch), được thiết kế để thay đổi điện áp đầu ra PWM của bộ biến tần và tạo ra điện áp gần như sin. Dòng thụ động được thiết kế để sử dụng trong mạng 380v-480v. Sikes cung cấp cho bạn một lựa chọn kinh tế khác ngoài bộ lọc Schaffner và MTE.

Đặc tính của bộ lọc sóng sin:
Mức điện áp: điện áp định mức một pha 220V, độ lệch cho phép ±10%
Tỷ lệ méo dạng sóng điện áp: THDv<5% Tần số động cơ: 0-120Hz Tần số chuyển mạch: ≧ 3kHz Tần số cộng hưởng: nhỏ hơn 0,5 lần tần số chuyển mạch Sụt áp: ≦10% (50Hz) ở dòng điện định mức Chiều dài cáp động cơ có thể lên tới 2000 mét Hiệu suất: 98% đến 99% Cấp bảo vệ: IP00; Cấp cách điện: Cấp H; Khả năng quá tải: 1,5 lần dòng điện định mức trong một phút, 1,2 lần trong một giờ Điện áp chịu đựng: DC 2240V, 2 giây (pha-pha) / DC 2720V, 2 giây (pha-vỏ) Độ bền điện: AC4000V/5mA/60S Tản nhiệt: làm mát bằng quạt cưỡng bức Dạng tải: tải động cơ điển hình; máy biến áp tăng áp tiêu chuẩn; các tải tuyến tính khác Nhiệt độ vận hành: -10～+50(℃); nhiệt độ bảo quản: -40～+65(℃); độ ẩm môi trường: 0～98(%) không ngưng tụ; độ cao: <2000M Vai trò của bộ lọc sóng sin: 1. Kéo dài tuổi thọ của động cơ; 2. Bảo vệ cách điện động cơ; 3. Giảm dòng điện ổ bi động cơ; 4. Tăng khoảng cách truyền tải; 5. Nâng cao độ tin cậy của hệ thống; 6. Sau khi áp dụng bộ lọc này, động cơ thông thường có thể thay thế động cơ biến tần; 7. Khả năng triệt tiêu nhiễu điện từ tốt; 8. Do đầu ra của biến tần chứa sóng hài tần số cao, làm tăng tổn hao của cáp nguồn và động cơ; đồng thời, dv/dt cực cao sẽ gây ra nhiễu bức xạ ở vài MHz; nếu động cơ cần truyền tải đường dài (cáp động cơ vượt quá 50 mét), điện áp đầu cực động cơ bị chồng chập do phản xạ sóng truyền, làm hỏng cách điện động cơ và thậm chí gây nổ cáp; 9. Đối với dòng điện hài, có thể giảm thành phần hài bằng cách thay đổi phương pháp điều chế, nhưng không thể loại bỏ hoàn toàn. Đối với nhiễu tần số vô tuyến do dv/dt gây ra, có thể lắp bộ lọc điện từ dv/dt, nhưng chỉ hiệu quả với một chiều dài cáp nhất định, không phù hợp với mọi chiều dài cáp; 10. Một cách hiệu quả để giải quyết các vấn đề trên là lắp bộ lọc sóng sin ở phía đầu ra của biến tần để lọc sóng điều chế SPWM thành dạng sóng điện áp tương tự sóng sin. Bộ lọc sóng sin bao gồm cuộn kháng đầu ra tần số cao và vòng RC, kết hợp với cuộn kháng mode chung. Nó có thể triệt tiêu hiệu quả tổn hao tần số cao và nhiễu tần số vô tuyến dv/dt, đồng thời kéo dài cáp giữa động cơ và biến tần lên tới 500 mét, thậm chí 2 km.

Lĩnh vực ứng dụng của bộ lọc sóng sin:
Thiết bị thông gió, băng tải, máy bơm, năng lượng gió
Thiết bị sưởi ấm, thông gió và điều hòa không khí, máy nén
Thang máy, cần cẩu, năng lượng gió, UPS, EPS
Cáp từ động cơ đến bộ truyền động tương đối dài
Bộ truyền động động cơ kết nối nhiều động cơ song song
Ứng dụng trung thế (triển khai trước máy biến áp tăng áp)
