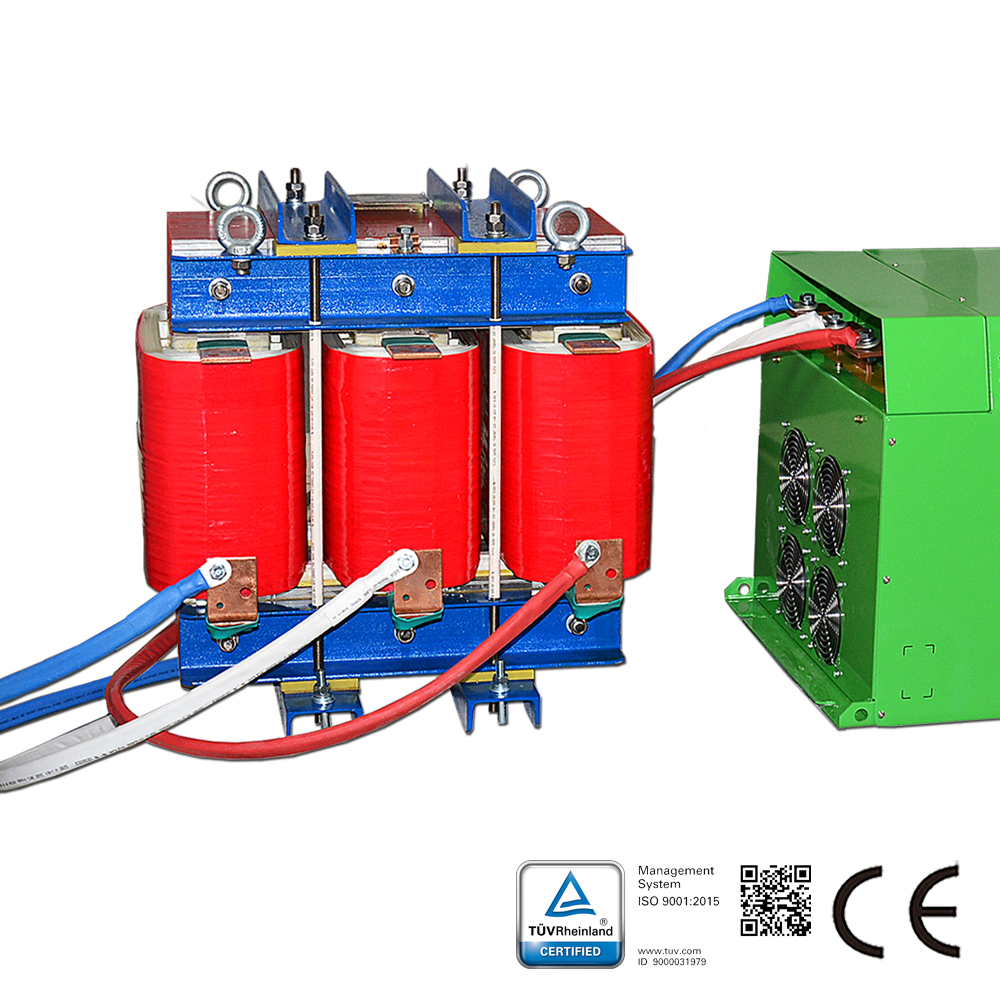

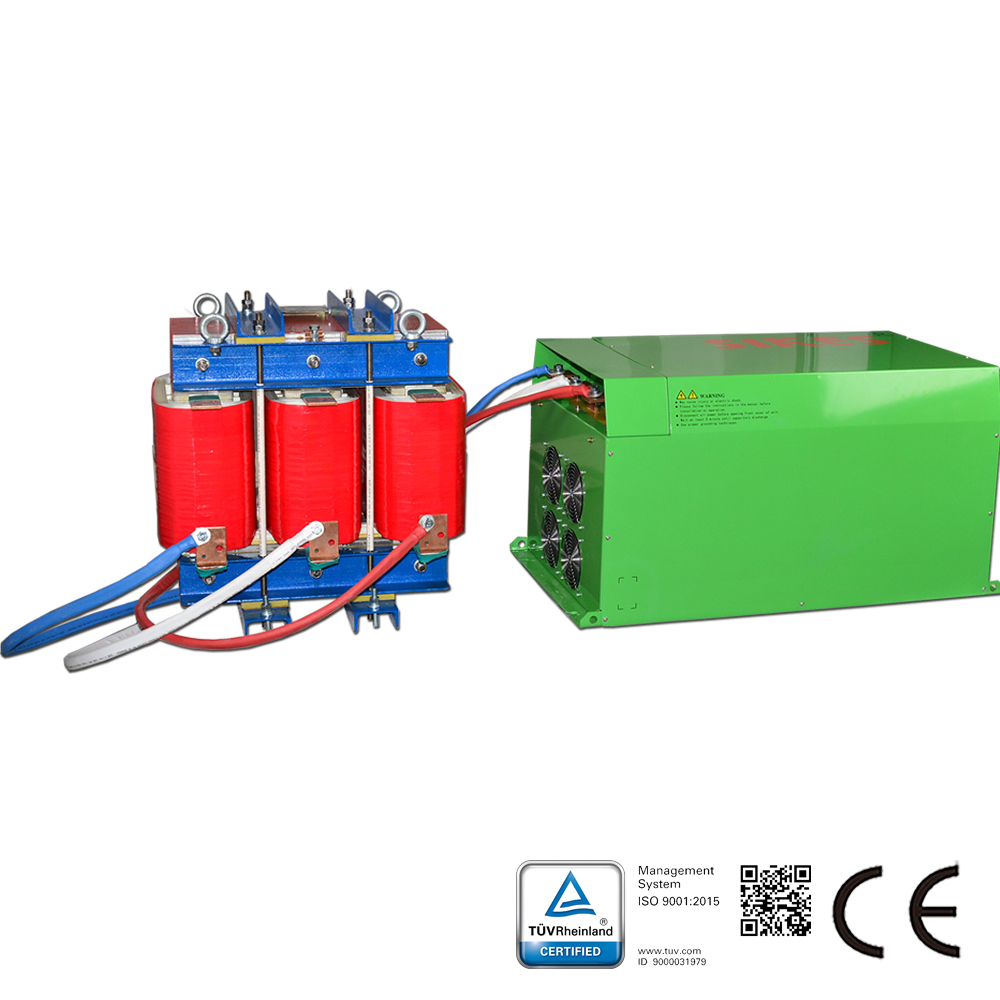

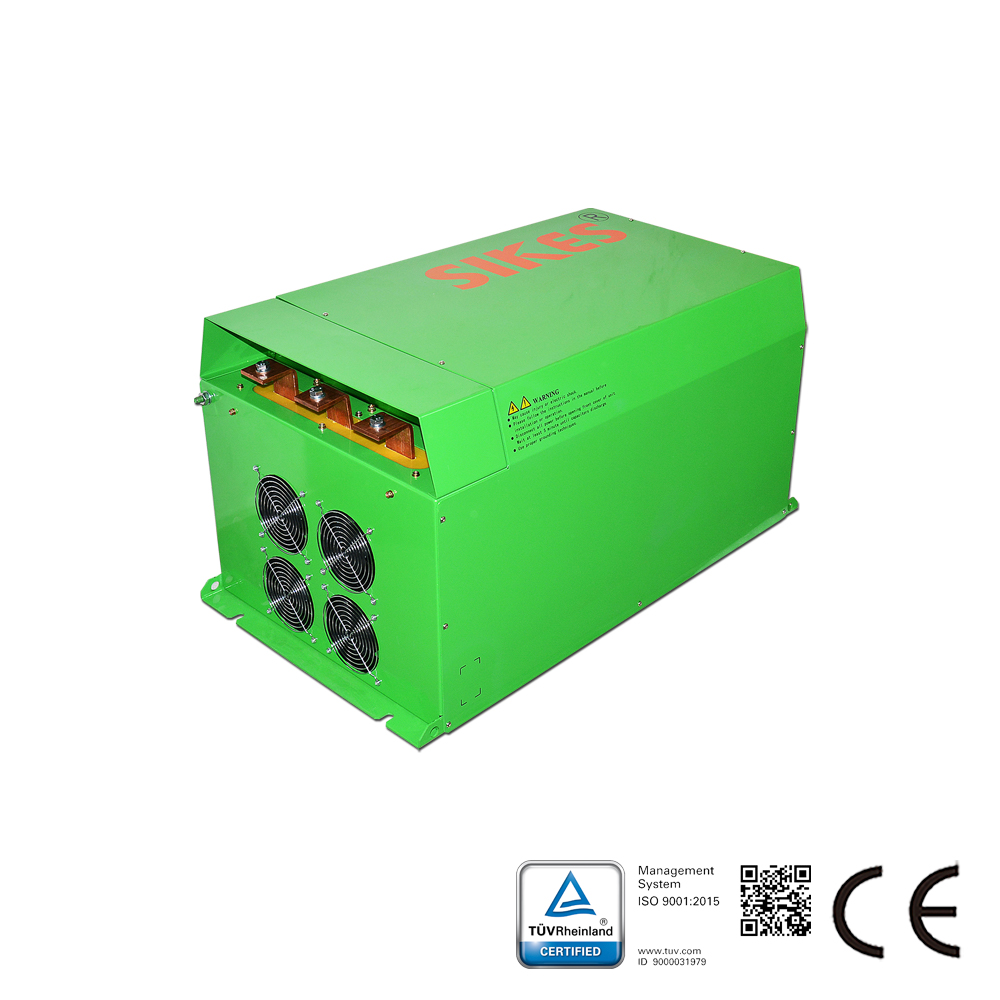

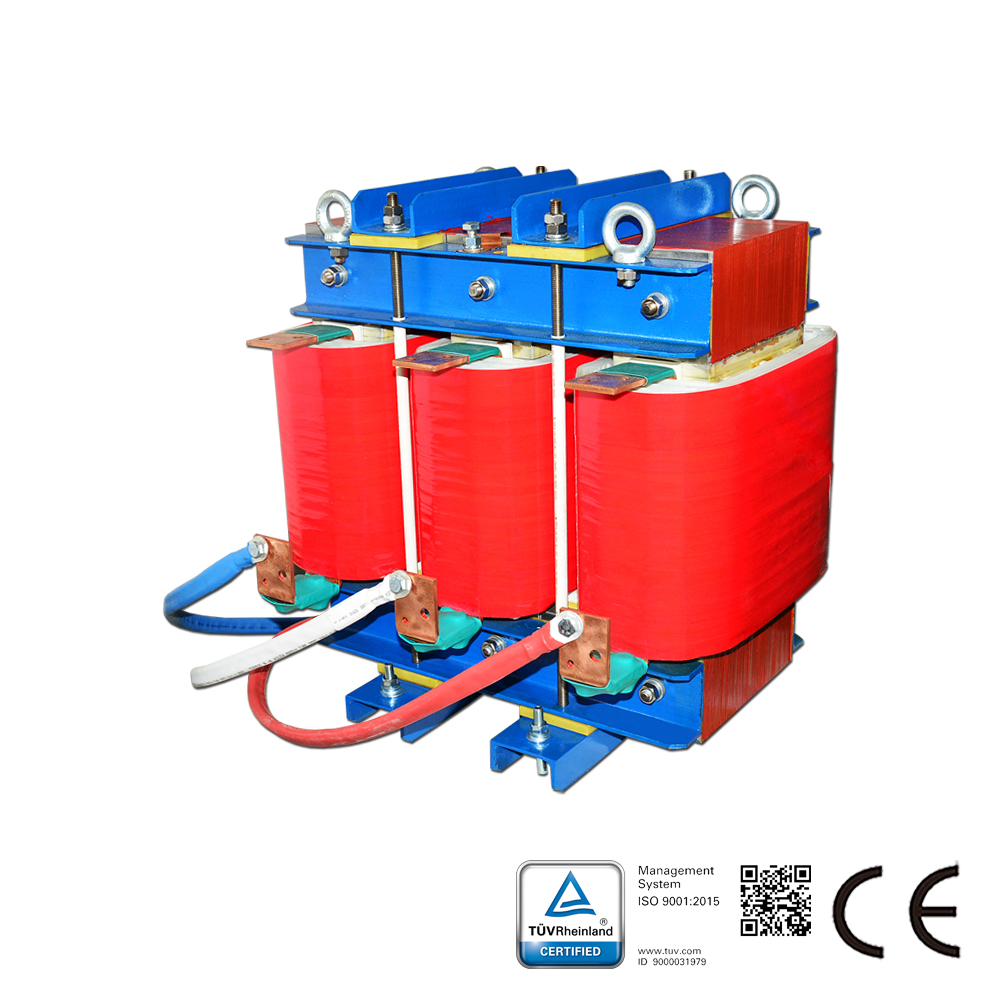

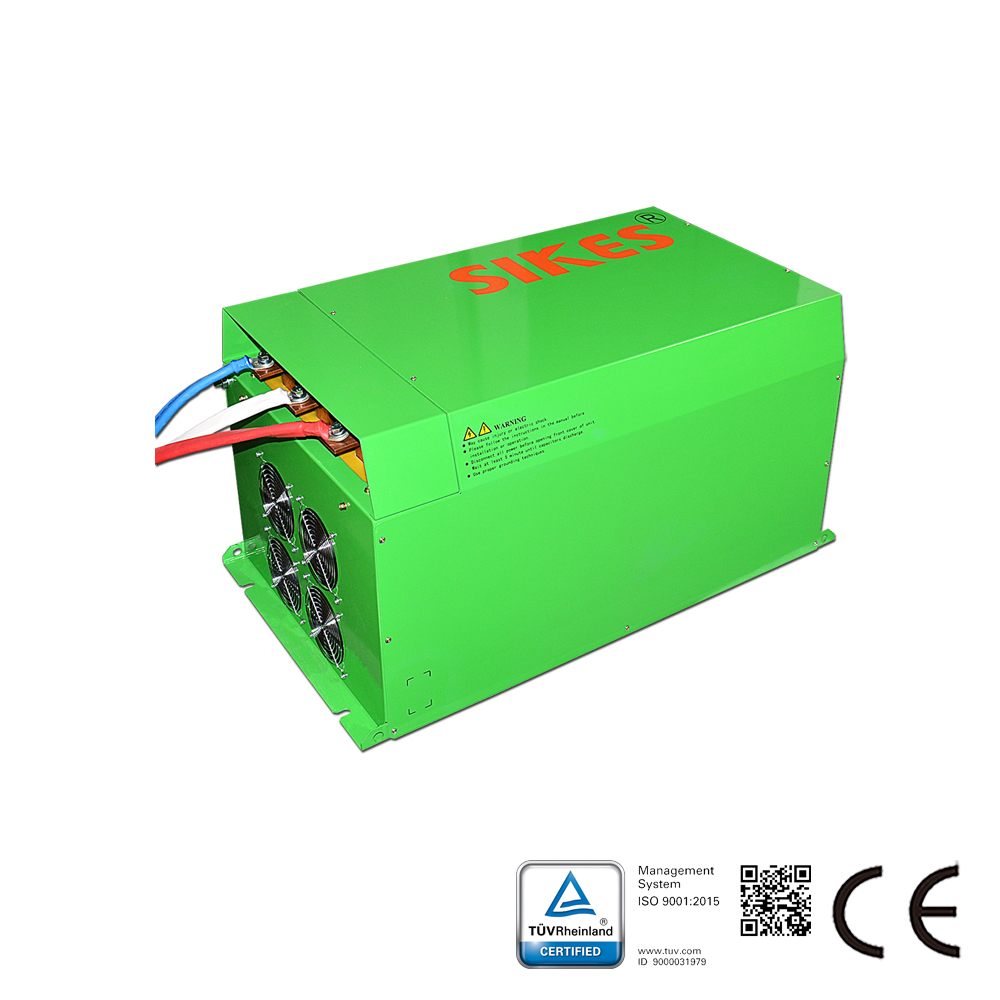

Bộ lọc sóng sin 720V, 550A, 600KW, Loại rời

Model: SKS-SWFO-0550-CB-7

Mô tả bộ lọc sóng sin: Bộ lọc sóng sin dòng SWF chuyển đổi tín hiệu đầu ra PWM của bộ truyền động động cơ thành sóng sin mượt mà với phần dư thấp; Giảm hiện tượng cộng hưởng do điện dung và điện cảm phân bố của cáp dài (dài hơn 50 mét); Loại bỏ điện áp động cơ quá mức do dv/dt cao, Giảm tiếng ồn của động cơ bằng cách áp dụng bộ lọc; Kéo dài tuổi thọ động cơ; Bảo vệ cách điện của động cơ; Tăng khoảng cách truyền dẫn; Với việc áp dụng bộ lọc này, động cơ thông thường có thể thay thế động cơ tần số biến thiên. Đặc tính của bộ lọc sóng sin: Bộ lọc sóng sin Sikes cho các động cơ servo khác nhau của hệ thống VSD (đặc biệt cho biến tần hoặc bộ nguồn chuyển mạch), được thiết kế để thay đổi điện áp đầu ra PWM của biến tần và tạo ra điện áp gần như hình sin. Dòng thụ động được thiết kế để sử dụng tr...

Yêu cầu tư vấn sản phẩm hoặc giải pháp

Chat trực tuyến

Chia sẻ lên:

Thông số kỹ thuật

AC/DC	AC
Dải dòng điện định mức (A)	550
Dải điện áp định mức (V)	720
Pha	3 Pha
Dải công suất (KW)	600
THDv	<5%
Loại quang học	Thụ động

Chi tiết sản phẩm

Mô tả bộ lọc sóng sin:

Bộ lọc sóng sin dòng SWF chuyển đổi tín hiệu đầu ra PWM của bộ truyền động động cơ thành sóng sin mượt mà với phần dư thấp;
Giảm hiện tượng cộng hưởng do điện dung và điện cảm phân bố của cáp dài (dài hơn 50 mét);
Loại bỏ điện áp động cơ quá mức do dv/dt cao,
Giảm tiếng ồn của động cơ bằng cách áp dụng bộ lọc;
Kéo dài tuổi thọ động cơ;
Bảo vệ cách điện của động cơ;
Tăng khoảng cách truyền dẫn;
Với việc áp dụng bộ lọc này, động cơ thông thường có thể thay thế động cơ tần số biến thiên.

Đặc tính của bộ lọc sóng sin:
Bộ lọc sóng sin Sikes cho các động cơ servo khác nhau của hệ thống VSD (đặc biệt cho biến tần hoặc bộ nguồn chuyển mạch), được thiết kế để thay đổi điện áp đầu ra PWM của biến tần và tạo ra điện áp gần như hình sin. Dòng thụ động được thiết kế để sử dụng trong mạng 380v-480v.
Sikes cung cấp cho bạn một lựa chọn kinh tế khác ngoài bộ lọc Schaffner và MTE.

Đặc điểm tính năng

Dữ liệu kỹ thuật của bộ lọc sóng sin:
Dải điện áp định mức: 3*380 đến 500VAC±10%
Tần số động cơ: 0-120Hz;
Tần số chuyển mạch: 2.0kHz -16K Hz;
Điện áp gợn sóng dư: THDv<5%
Sụt áp ở dòng định mức: ≦10%（50HZ）;
Chiều dài cáp động cơ: Lên đến 2000m;
Chế độ làm việc: Liên tục cho hoạt động trong nhà
Công suất đầu vào định mức của bộ truyền động động cơ: 3.7kw đến 630kw;
Hiệu suất: 98 đến 99%@điện áp và công suất đường dây định mức
Khả năng quá tải: 150% 60 giây, 120% 60 phút
Điện áp thử nghiệm: 2240VDC, 2 giây (đường dây/đường dây), 2720VDC, 2 giây (đường dây/vỏ)
Độ bền điện môi: AC4000V/5mA/60s
Điện trở cách điện: lõi-cuộn dây, ≧100MΩ (DC1000V);
Loại khí hậu (IEC60068-1): 25/100/21
Bảo vệ: IP30 (IP40/IP54 theo yêu cầu), trong nhà: IP21
Làm mát: Không khí cưỡng bức bên trong
Loại tải: tải động cơ điển hình; máy biến áp tăng áp tiêu chuẩn; tải tuyến tính khác;

Tiêu chuẩn kỹ thuật của bộ lọc sóng sin:
Tụ điện: CEI EN 60831-1/2, IEC 831-1/2
Thiết bị: CEI EN60439-1, IEC 439-1, IEC 60939

Ứng dụng

Ứng dụng của bộ lọc sóng sin:
Máy thở, băng tải, máy bơm
Hệ thống HVAC, máy nén
Thang máy, cần cẩu, năng lượng gió, UPS, EPS
Truyền động động cơ với cáp dài
Truyền động động cơ với nhiều động cơ song song
Ứng dụng trung thế (được lắp đặt phía trước máy biến áp tăng áp)
